Diese 6/2-Wege Drehumschaltventile erlauben einen freien Durchfluss von P nach A und durch Umschalten von P nach B
Bitte beachten Sie das Schaltbild von TYP A und TYP B beim Umschalten der Schaltstellungen.

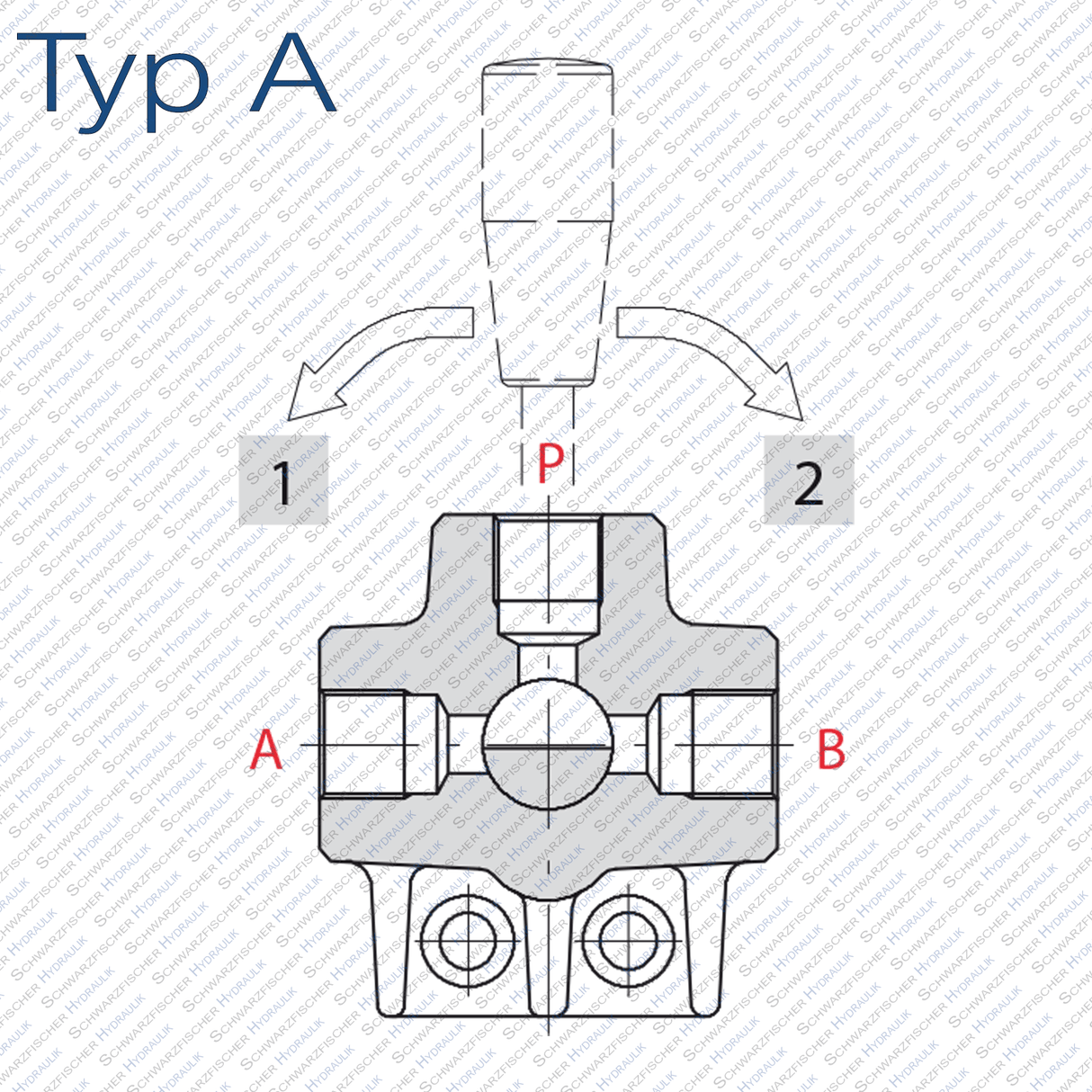

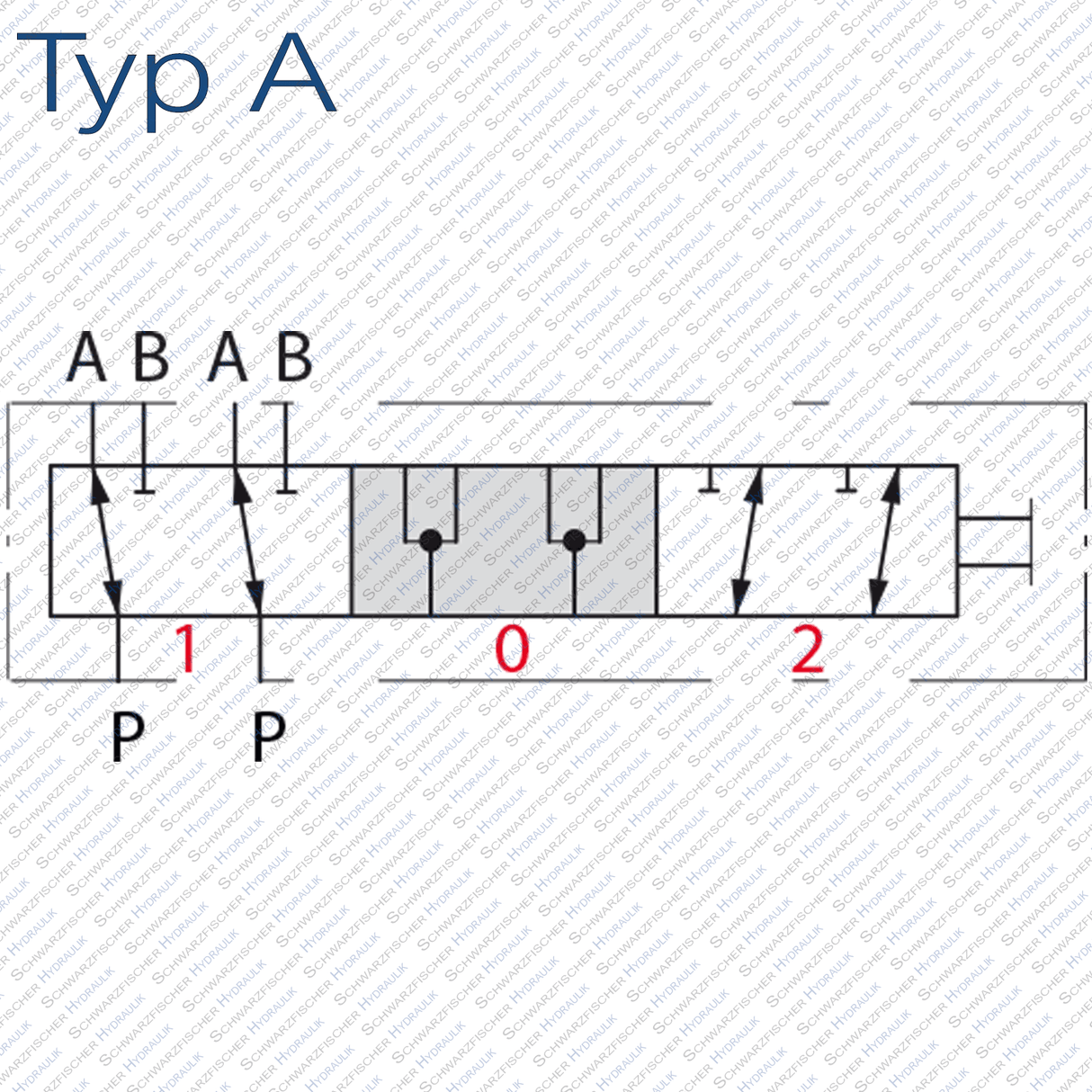

TYP A: Beim Umschalten sind in der Mittelstellung P + A + B verbunden

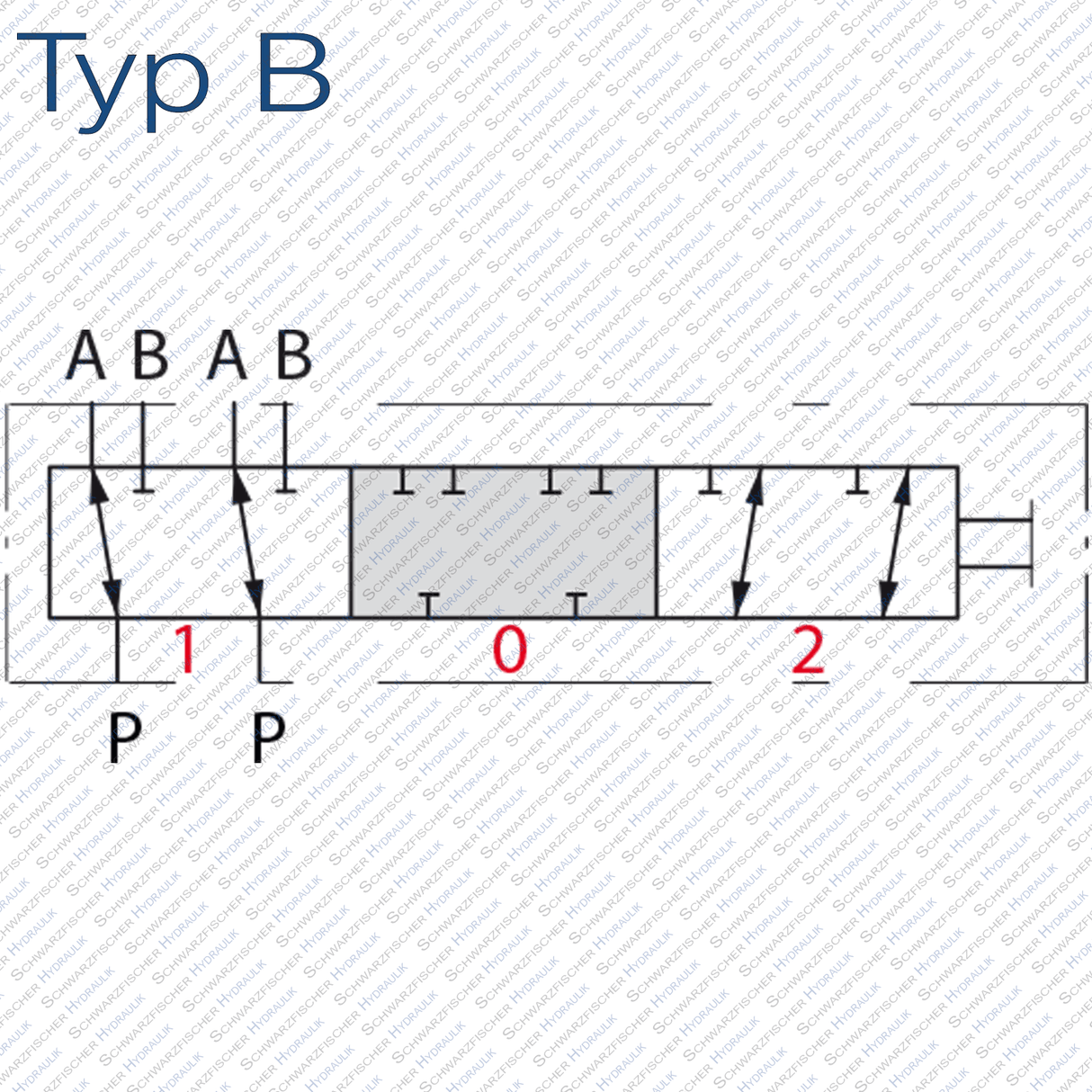

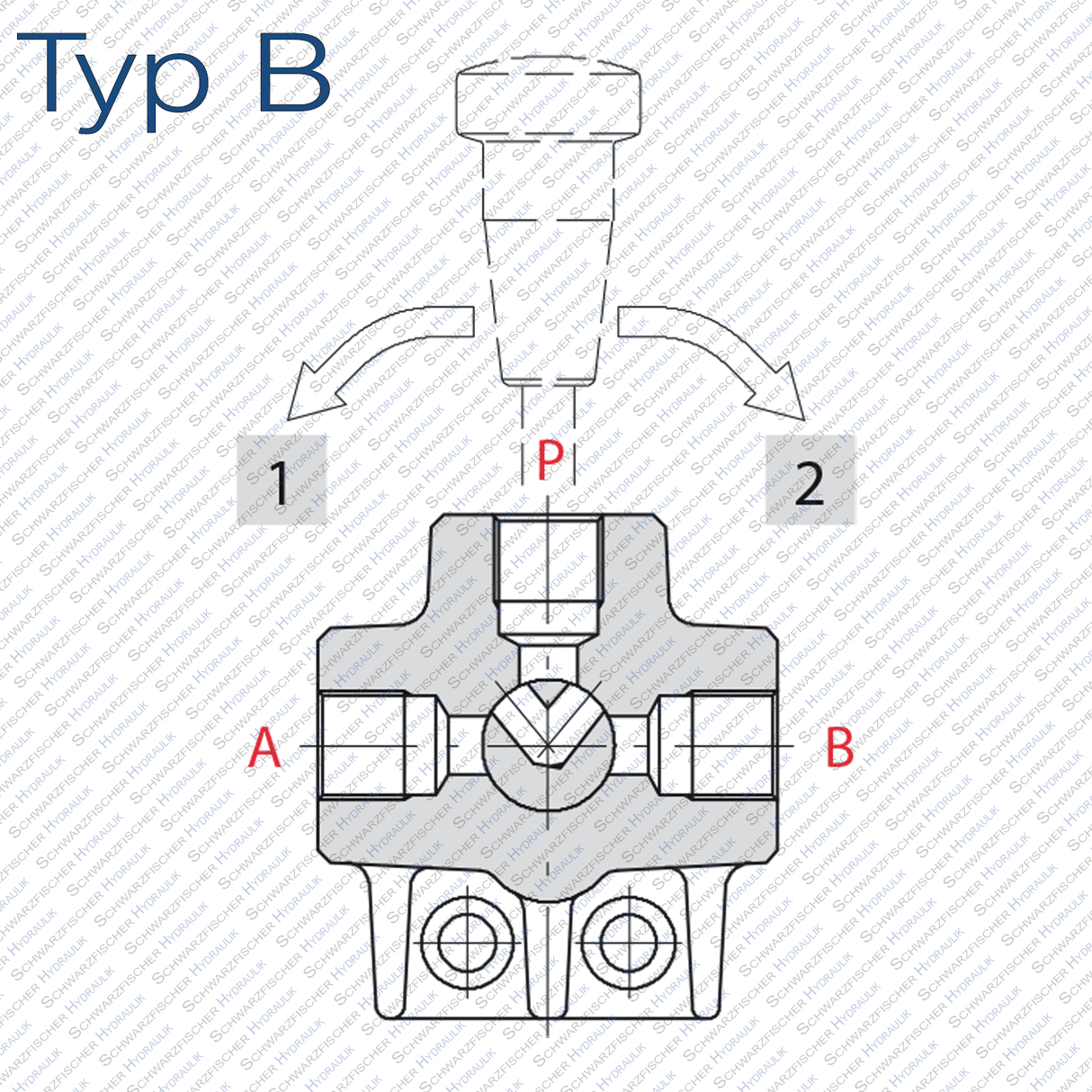

TYP B: Beim Umschalten sind in der Mittelstellung P + A + B geschlossen
Wichtige Hinweise:
Die Ventile dürfen NICHT unter Druck geschalten werden.
Der Bedienungshebel muss sich immer in Endlage der gewählten Schaltstellung befinden. Die Ventile haben KEINE Feste Mittelstellung.
Material Gehäuse: 3/8“ bis 3/4“ Stahlguss verzinkt
Material Gehäuse: 1“ und 1-1/2“ Stahlguss
Hydraulik 6/2 Wegeventil Drehumschaltventil

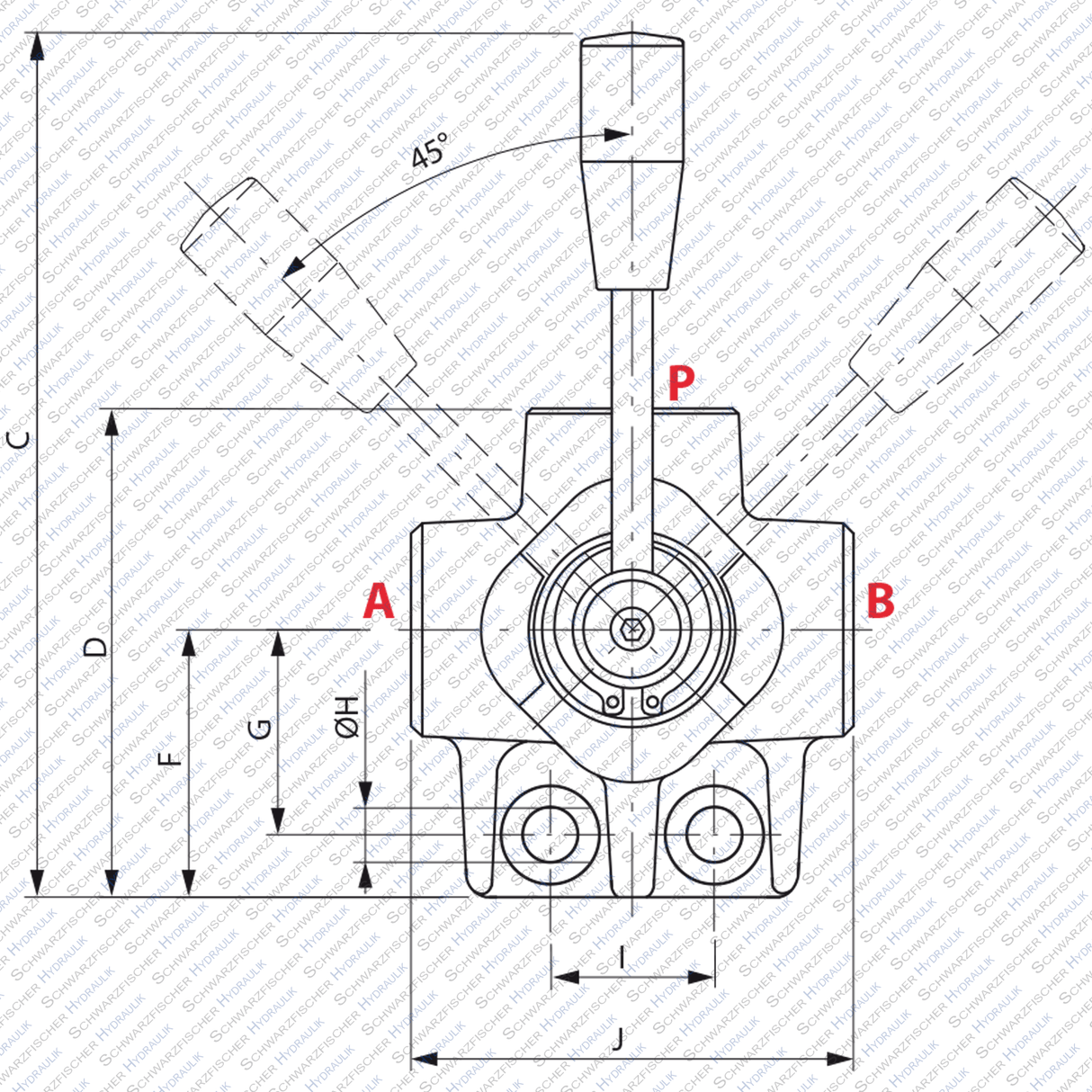

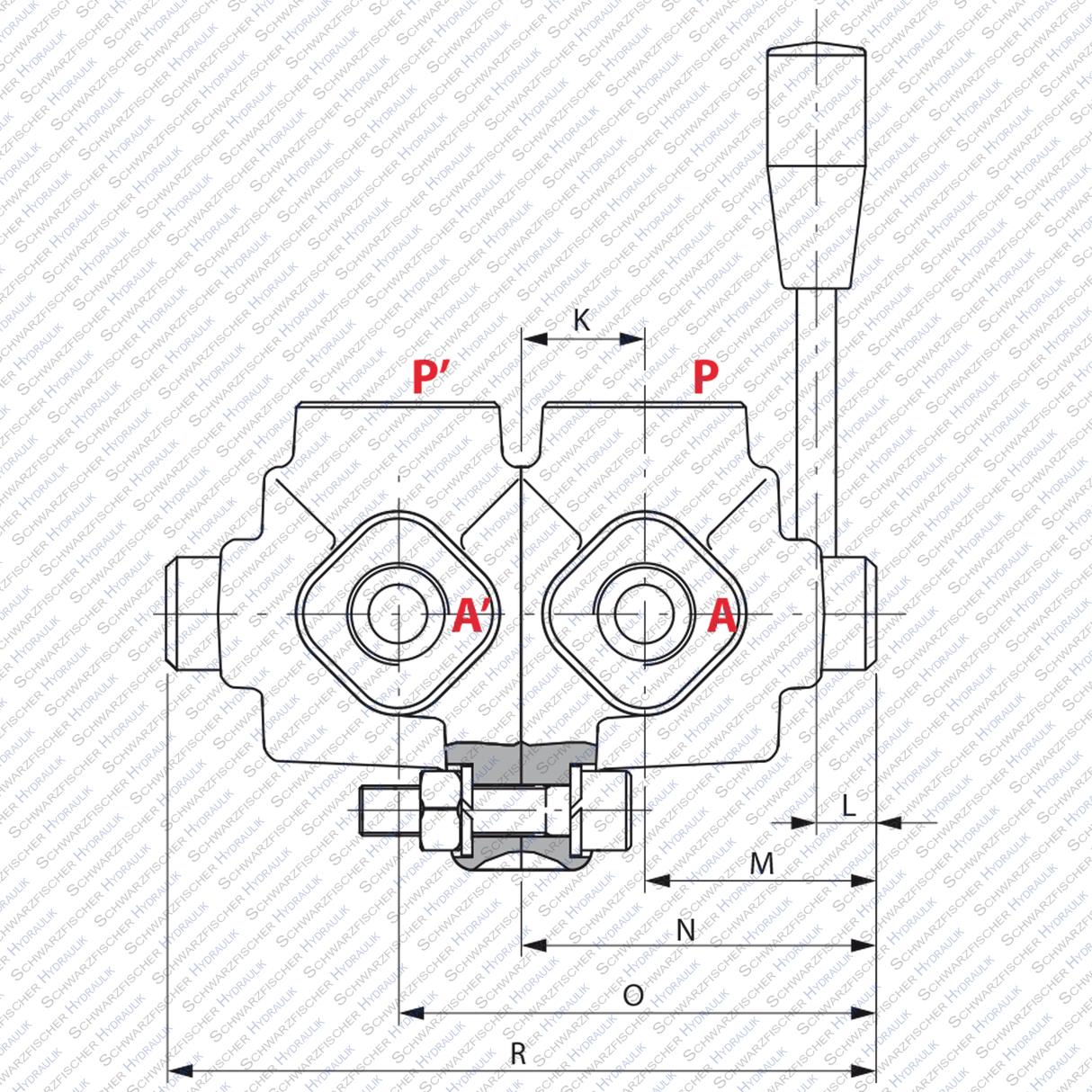

| Artikelnummer | Typ | Anschlussgröße | Bezeichnung | Max. Volumen- strom in l/min | Max. Arbeitsdruck in bar | Material | C | D | F | G | ØH | I | J | K | L | M | N | O | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 131183101 | A | 3/8" | DHZ5/6A | 60 | 315 | Stahlguss verzinkt | 160,5 | 76,5 | 41,5 | 30 | 8,5 | 24,5 | 70 | 21 | 12,5 | 44,5 | 66,5 | 86,5 | 131 |
| 131183102 | A | 1/2" | DHZ10/6A | 90 | 315 | Stahlguss verzinkt | 168 | 95 | 52 | 40 | 10,5 | 32 | 86 | 25 | 12 | 47 | 72 | 97 | 144 |
| 131183103 | A | 3/4" | DHZ20/6A | 140 | 315 | Stahlguss verzinkt | 196,5 | 105 | 60 | 45 | 10,5 | 32 | 90 | 30 | 15 | 53 | 83 | 113 | 166 |
| 131183104 | A | 1" | DH25/6A | 200 | 250 | Stahlguss | 208 | 120 | 70 | 55 | 10,5 | 32 | 100 | 35 | 14 | 59 | 94 | 129 | 188 |
| 131183105 | A | 1-1/2" | DH30/6A | 280 | 210 | Stahlguss | 282,5 | 150 | 85 | 65 | 10,5 | 49 | 130 | 46 | 15 | 70 | 116 | 162 | 232 |
| 131183106 | B | 3/8" | DHZ5/6B | 60 | 315 | Stahlguss verzinkt | 160,5 | 76,5 | 41,5 | 30 | 8,5 | 24,5 | 70 | 21 | 12,5 | 44,5 | 66,5 | 86,5 | 131 |
| 131183107 | B | 1/2" | DHZ10/6B | 90 | 315 | Stahlguss verzinkt | 168 | 95 | 52 | 40 | 10,5 | 32 | 86 | 25 | 12 | 47 | 72 | 97 | 144 |
| 131183108 | B | 3/4" | DHZ20/6B | 140 | 315 | Stahlguss verzinkt | 196,5 | 105 | 60 | 45 | 10,5 | 32 | 90 | 30 | 15 | 53 | 83 | 113 | 166 |
| 131183109 | B | 1" | DH25/6B | 200 | 250 | Stahlguss | 208 | 120 | 70 | 55 | 10,5 | 32 | 100 | 35 | 14 | 59 | 94 | 129 | 188 |
| 131183110 | B | 1-1/2" | DH30/6B | 280 | 210 | Stahlguss | 282,5 | 150 | 85 | 65 | 10,5 | 49 | 130 | 46 | 15 | 70 | 116 | 162 | 232 | "
