Hydraulik Einschraubverschraubung GE zöllig Baureihe S
Hydraulik Einschraubverschraubung GE zöllig Baureihe S - 6S / 1/4" (Profildichtring) ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Ihre Bestellung wird generell so schnell wie möglich von uns bearbeitet.
Je nach Artikelstandort und Artikelmaße arbeiten wir mit verschiedenen Versanddienstleistern. Deswegen können wir leider keine Packstationen und Paketshop´s anliefern.

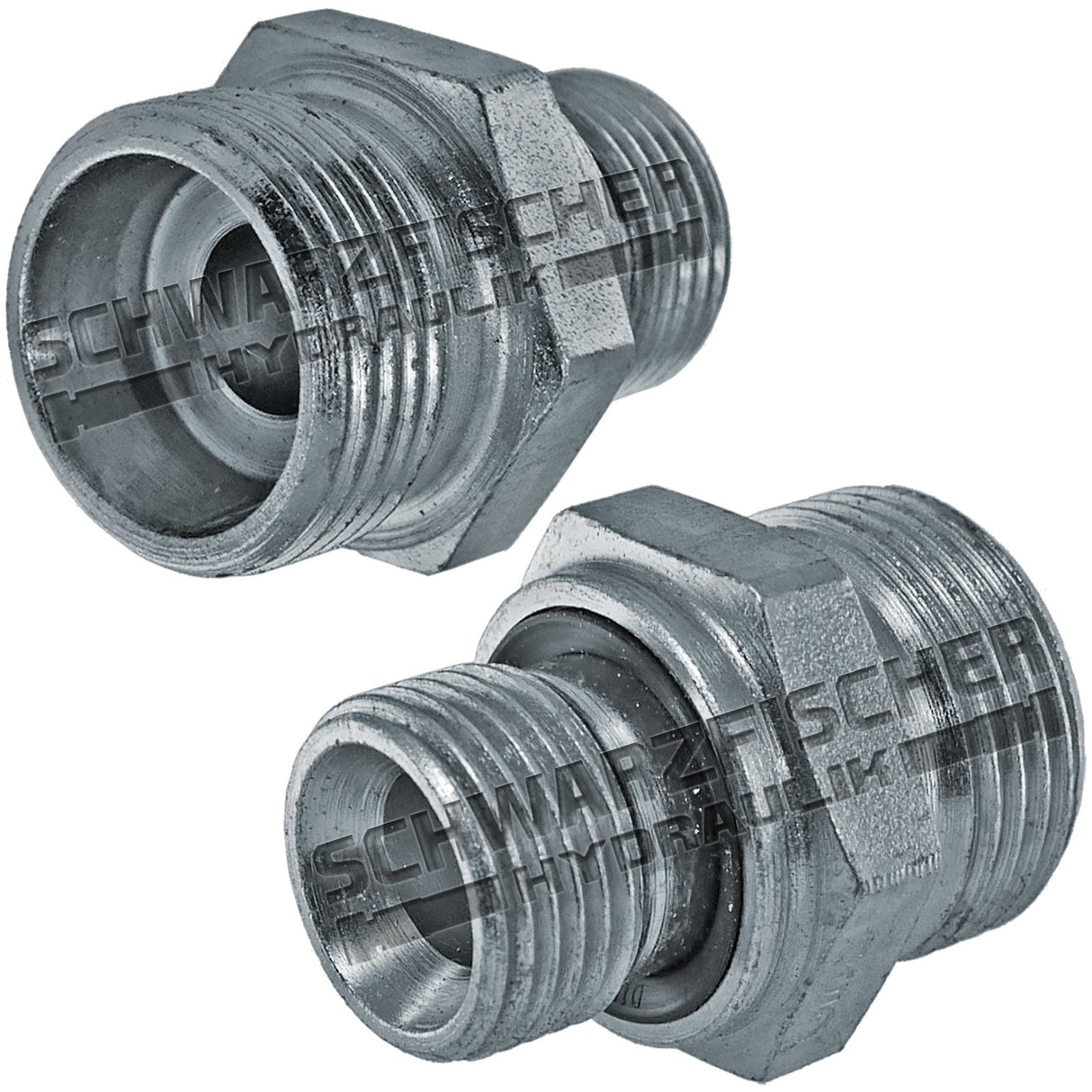

Einschraubverschraubung GE Hydraulik zölliges Gewinde, schwere Baureihe
Industriequalität
Zölliges Einschraubgewinde (Withworth Rohrgewinde BSP), zylindrisch
Abdichtung wählbar:
- mit Profildichtring: Abdichtung durch Weichdichtung
- mit Dichtkante: metallische Abdichtung durch Dichtkante
Schwere Baureihe
Werkstoff: Stahl
Oberfläche: Chrom-6-frei verzinkt
Weitere technische Daten finden Sie als Datenblatt bei den Produktbildern
Die Verschraubungen werden ohne Überwurfmutter und Schneidringe geliefert. Diese können Sie je nach Bedarf bei uns bestellen.

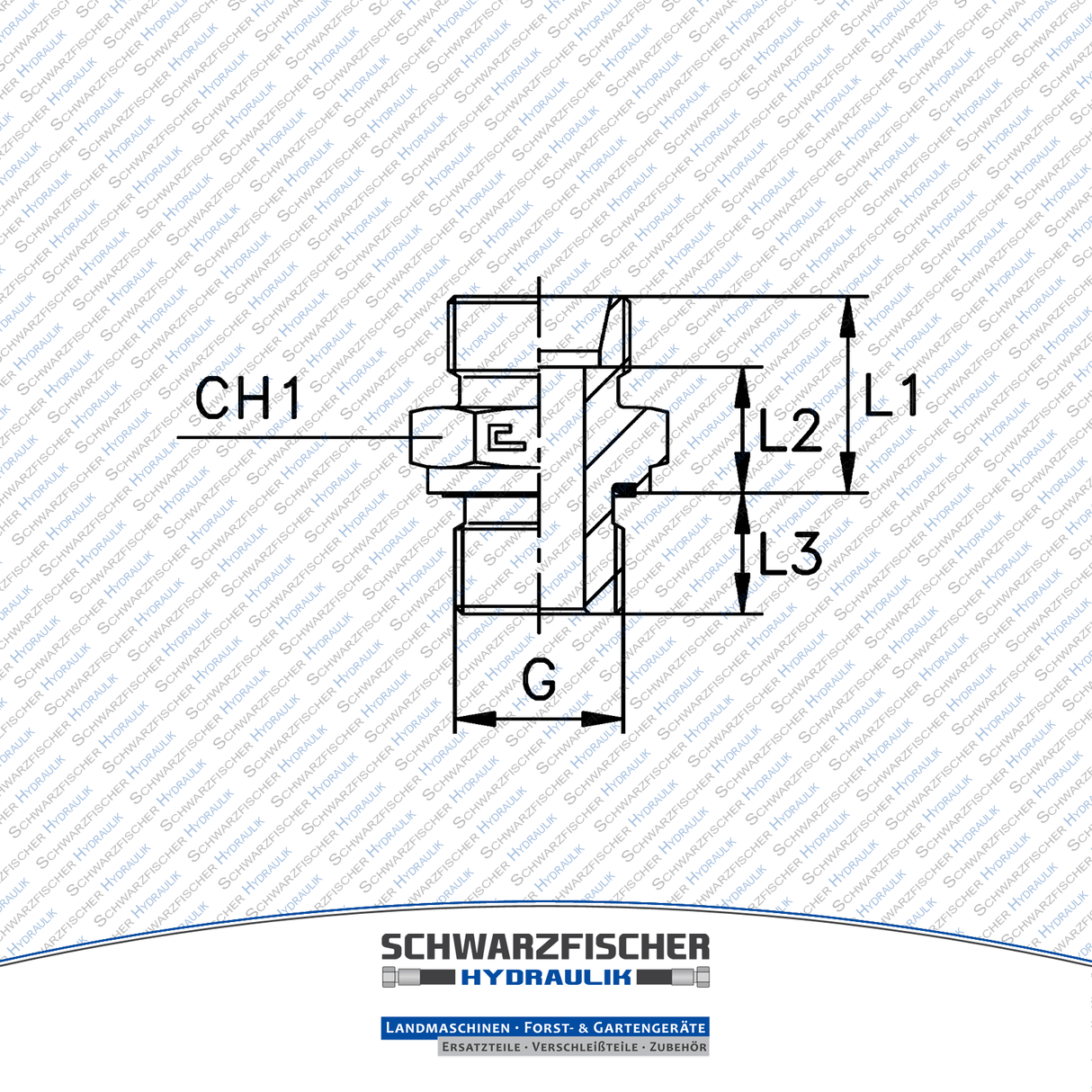

Artikelnummer | Baureihe | Bar | Ø Rohr | G | L1 | L2 | L3 | L4 | CH1 | CH2 |
---|---|---|---|---|---|---|---|---|---|---|
102103101 | L | 315 | 6 | 1/8 | 15,5 | 8,5 | 8 | 23 | 14 | 14 |
102103102 | L | 315 | 6 | 1/4 | 17 | 10 | 12 | 24,5 | 19 | 14 |
102103103 | L | 315 | 6 | 3/8 | 18,5 | 11,5 | 12 | 26 | 22 | 14 |
102103104 | L | 315 | 8 | 1/8 | 16,5 | 9,5 | 8 | 24,5 | 14 | 17 |
102103105 | L | 315 | 8 | 1/4 | 17 | 10 | 12 | 25 | 19 | 17 |
102103106 | L | 315 | 8 | 3/8 | 18,5 | 11,5 | 12 | 26,5 | 22 | 17 |
102103107 | L | 315 | 8 | 1/2 | 19 | 12 | 14 | 27 | 27 | 17 |
102103108 | L | 315 | 10 | 1/8 | 17,5 | 10,5 | 8 | 25,5 | 17 | 19 |
102103109 | L | 315 | 10 | 1/4 | 18 | 11 | 12 | 26 | 19 | 19 |
102103110 | L | 315 | 10 | 3/8 | 19,5 | 12,5 | 12 | 27,5 | 22 | 19 |
102103111 | L | 315 | 10 | 1/2 | 20 | 13 | 14 | 28 | 27 | 19 |
102103112 | L | 315 | 12 | 1/4 | 19 | 12 | 12 | 26,5 | 19 | 22 |
102103113 | L | 315 | 12 | 3/8 | 19,5 | 12,5 | 12 | 27 | 22 | 22 |
102103114 | L | 315 | 12 | 1/2 | 20 | 13 | 14 | 27,5 | 27 | 22 |
102103115 | L | 315 | 15 | 3/8 | 20,5 | 13,5 | 12 | 28,5 | 24 | 27 |
102103116 | L | 315 | 15 | 1/2 | 21 | 14 | 14 | 29 | 27 | 27 |
102103117 | L | 315 | 15 | 3/4 | 22 | 15 | 16 | 30 | 32 | 27 |
102103118 | L | 315 | 18 | 1/2 | 22 | 14,5 | 14 | 31 | 27 | 32 |
102103119 | L | 315 | 18 | 3/4 | 22 | 14,5 | 16 | 31 | 32 | 32 |
102103120 | L | 160 | 22 | 1/2 | 24 | 16,5 | 14 | 33 | 32 | 36 |
102103121 | L | 160 | 22 | 3/4 | 24 | 16,5 | 16 | 33 | 32 | 36 |
102103122 | L | 160 | 22 | 1 | 25 | 17,5 | 18 | 34 | 41 | 36 |
102103123 | L | 160 | 28 | 3/4 | 25 | 17,5 | 16 | 34 | 41 | 41 |
102103124 | L | 160 | 28 | 1 | 25 | 17,5 | 18 | 34 | 41 | 41 |
102103125 | L | 160 | 35 | 1 | 28 | 17,5 | 18 | 39 | 46 | 50 |
102103126 | L | 160 | 35 | 1 1/4 | 28 | 17,5 | 20 | 39 | 50 | 50 |
102103127 | L | 160 | 42 | 1 1/4 | 30 | 19 | 20 | 42 | 55 | 60 |
102103128 | L | 160 | 42 | 1 1/2 | 30 | 19 | 22 | 42 | 55 | 60 |
102103129 | S | 630 | 6 | 1/4 | 20 | 13 | 12 | 28 | 19 | 17 |
102103130 | S | 630 | 8 | 1/4 | 22 | 15 | 12 | 30 | 19 | 19 |
102103131 | S | 630 | 8 | 3/8 | 22,5 | 15,5 | 12 | 30,5 | 22 | 19 |
102103132 | S | 630 | 10 | 1/4 | 22 | 14,5 | 12 | 30,5 | 19 | 22 |
102103133 | S | 630 | 10 | 3/8 | 22,5 | 15 | 12 | 31 | 22 | 22 |
102103134 | S | 630 | 10 | 1/2 | 25 | 17,5 | 14 | 33,5 | 27 | 22 |
102103135 | S | 630 | 12 | 1/4 | 24 | 16,5 | 12 | 32,5 | 22 | 24 |
102103136 | S | 630 | 12 | 3/8 | 24,5 | 17 | 12 | 33 | 22 | 24 |
102103137 | S | 630 | 12 | 1/2 | 25 | 17,5 | 14 | 33,5 | 27 | 24 |
102103138 | S | 630 | 14 | 3/8 | 26,5 | 18,5 | 12 | 36,5 | 24 | 27 |
102103139 | S | 630 | 14 | 1/2 | 27 | 19 | 14 | 37 | 27 | 27 |
102103140 | S | 400 | 16 | 3/8 | 26,5 | 18 | 12 | 36,5 | 27 | 30 |
102103141 | S | 400 | 16 | 1/2 | 27 | 18,5 | 14 | 37 | 27 | 30 |
102103142 | S | 400 | 16 | 3/4 | 29 | 20,5 | 16 | 39 | 32 | 30 |
102103143 | S | 400 | 20 | 1/2 | 31 | 20,5 | 14 | 42 | 32 | 36 |
102103144 | S | 400 | 20 | 3/4 | 31 | 20,5 | 16 | 42 | 32 | 36 |
102103145 | S | 400 | 20 | 1 | 33 | 22,5 | 18 | 44 | 41 | 36 |
102103146 | S | 400 | 25 | 3/4 | 35 | 23 | 16 | 47 | 41 | 46 |
102103147 | S | 400 | 25 | 1 | 35 | 23 | 18 | 47 | 41 | 46 |
102103148 | S | 400 | 30 | 1 | 37 | 23,5 | 18 | 50 | 46 | 50 |
102103149 | S | 400 | 30 | 1 1/4 | 37 | 23,5 | 20 | 50 | 50 | 50 |
102103150 | S | 315 | 38 | 1 1/4 | 42 | 26 | 20 | 57 | 55 | 60 |
102103151 | S | 315 | 38 | 1 1/2 | 42 | 26 | 22 | 57 | 55 | 60 | "
Artikelnummer | Baureihe | Bar | Ø Rohr | G | L1 | L2 | L3 | L4 | CH1 | CH2 |
---|---|---|---|---|---|---|---|---|---|---|
102105101 | LL | 100 | 4 | 1/8 | 13,5 | 9,5 | 8 | 20 | 14 | 10 |
102105102 | LL | 100 | 6 | 1/8 | 13,5 | 8 | 8 | 20 | 14 | 12 |
102105103 | LL | 100 | 8 | 1/8 | 14,5 | 9 | 8 | 21 | 14 | 14 |
102105104 | L | 500 | 6 | 1/8 | 15,5 | 8,5 | 8 | 23 | 14 | 14 |
102105105 | L | 500 | 6 | 1/4 | 17 | 10 | 12 | 24,5 | 19 | 14 |
102105106 | L | 400 | 6 | 3/8 | 18,5 | 11,5 | 12 | 26 | 22 | 14 |
102105107 | L | 500 | 8 | 1/8 | 16,5 | 9,5 | 8 | 24,5 | 14 | 17 |
102105108 | L | 500 | 8 | 1/4 | 17 | 10 | 12 | 25 | 19 | 17 |
102105109 | L | 400 | 8 | 3/8 | 18,5 | 11,5 | 12 | 26,5 | 22 | 17 |
102105110 | L | 400 | 8 | 1/2 | 19 | 12 | 14 | 27 | 27 | 17 |
102105111 | L | 500 | 10 | 1/8 | 17,5 | 10,5 | 8 | 25,5 | 17 | 19 |
102105112 | L | 500 | 10 | 1/4 | 18 | 11 | 12 | 26 | 19 | 19 |
102105113 | L | 400 | 10 | 3/8 | 19,5 | 12,5 | 12 | 27,5 | 22 | 19 |
102105114 | L | 400 | 10 | 1/2 | 20 | 13 | 14 | 28 | 27 | 19 |
102105115 | L | 400 | 12 | 1/4 | 19 | 12 | 12 | 26,5 | 19 | 22 |
102105116 | L | 400 | 12 | 3/8 | 19,5 | 12,5 | 12 | 27 | 22 | 22 |
102105117 | L | 400 | 12 | 1/2 | 20 | 13 | 14 | 27,5 | 27 | 22 |
102105118 | L | 400 | 15 | 3/8 | 20,5 | 13,5 | 12 | 28,5 | 24 | 27 |
102105119 | L | 400 | 15 | 1/2 | 21 | 14 | 14 | 29 | 27 | 27 |
102105120 | L | 250 | 15 | 3/4 | 22 | 15 | 16 | 30 | 32 | 27 |
102105121 | L | 400 | 18 | 1/2 | 22 | 14,5 | 14 | 31 | 27 | 32 |
102105122 | L | 250 | 18 | 3/4 | 22 | 14,5 | 16 | 31 | 32 | 32 |
102105123 | L | 250 | 22 | 1/2 | 24 | 16,5 | 14 | 33 | 32 | 36 |
102105124 | L | 250 | 22 | 3/4 | 24 | 16,5 | 16 | 33 | 32 | 36 |
102105125 | L | 250 | 22 | 1 | 25 | 17,5 | 18 | 34 | 41 | 36 |
102105126 | L | 250 | 28 | 3/4 | 25 | 17,5 | 16 | 34 | 41 | 41 |
102105127 | L | 250 | 28 | 1 | 25 | 17,5 | 18 | 34 | 41 | 41 |
102105128 | L | 250 | 35 | 1 | 28 | 17,5 | 18 | 39 | 46 | 50 |
102105129 | L | 250 | 35 | 1 1/4 | 28 | 17,5 | 20 | 39 | 50 | 50 |
102105130 | L | 250 | 42 | 1 1/4 | 30 | 19 | 20 | 42 | 55 | 60 |
102105131 | L | 250 | 42 | 1 1/2 | 30 | 19 | 22 | 42 | 55 | 60 |
102105132 | S | 800 | 6 | 1/4 | 20 | 13 | 12 | 28 | 19 | 17 |
102105133 | S | 800 | 8 | 1/4 | 22 | 15 | 12 | 30 | 19 | 19 |
102105134 | S | 800 | 8 | 3/8 | 22,5 | 15,5 | 12 | 30,5 | 22 | 19 |
102105135 | S | 800 | 10 | 1/4 | 22 | 14,5 | 12 | 30,5 | 19 | 22 |
102105136 | S | 800 | 10 | 3/8 | 22,5 | 15 | 12 | 31 | 22 | 22 |
102105137 | S | 630 | 10 | 1/2 | 25 | 17,5 | 14 | 33,5 | 27 | 22 |
102105138 | S | 630 | 12 | 1/4 | 24 | 16,5 | 12 | 32,5 | 22 | 24 |
102105139 | S | 630 | 12 | 3/8 | 24,5 | 17 | 12 | 33 | 22 | 24 |
102105140 | S | 630 | 12 | 1/2 | 25 | 17,5 | 14 | 33,5 | 27 | 24 |
102105141 | S | 630 | 14 | 3/8 | 26,5 | 18,5 | 12 | 36,5 | 24 | 27 |
102105142 | S | 630 | 14 | 1/2 | 27 | 19 | 14 | 37 | 27 | 27 |
102105143 | S | 630 | 16 | 3/8 | 26,5 | 18 | 12 | 36,5 | 27 | 30 |
102105144 | S | 630 | 16 | 1/2 | 27 | 18,5 | 14 | 37 | 27 | 30 |
102105145 | S | 420 | 16 | 3/4 | 29 | 20,5 | 16 | 39 | 32 | 30 |
102105146 | S | 420 | 20 | 1/2 | 31 | 20,5 | 14 | 42 | 32 | 36 |
102105147 | S | 420 | 20 | 3/4 | 31 | 20,5 | 16 | 42 | 32 | 36 |
102105148 | S | 420 | 20 | 1 | 33 | 22,5 | 18 | 44 | 41 | 36 |
102105149 | S | 420 | 25 | 3/4 | 35 | 23 | 16 | 47 | 41 | 46 |
102105150 | S | 420 | 25 | 1 | 35 | 23 | 18 | 47 | 41 | 46 |
102105151 | S | 420 | 30 | 1 | 37 | 23,5 | 18 | 50 | 46 | 50 |
102105152 | S | 420 | 30 | 1 1/4 | 37 | 23,5 | 20 | 50 | 50 | 50 |
102105153 | S | 420 | 38 | 1 1/4 | 42 | 26 | 20 | 57 | 55 | 60 |
102105154 | S | 420 | 38 | 1 1/2 | 42 | 26 | 22 | 57 | 55 | 60 | "
