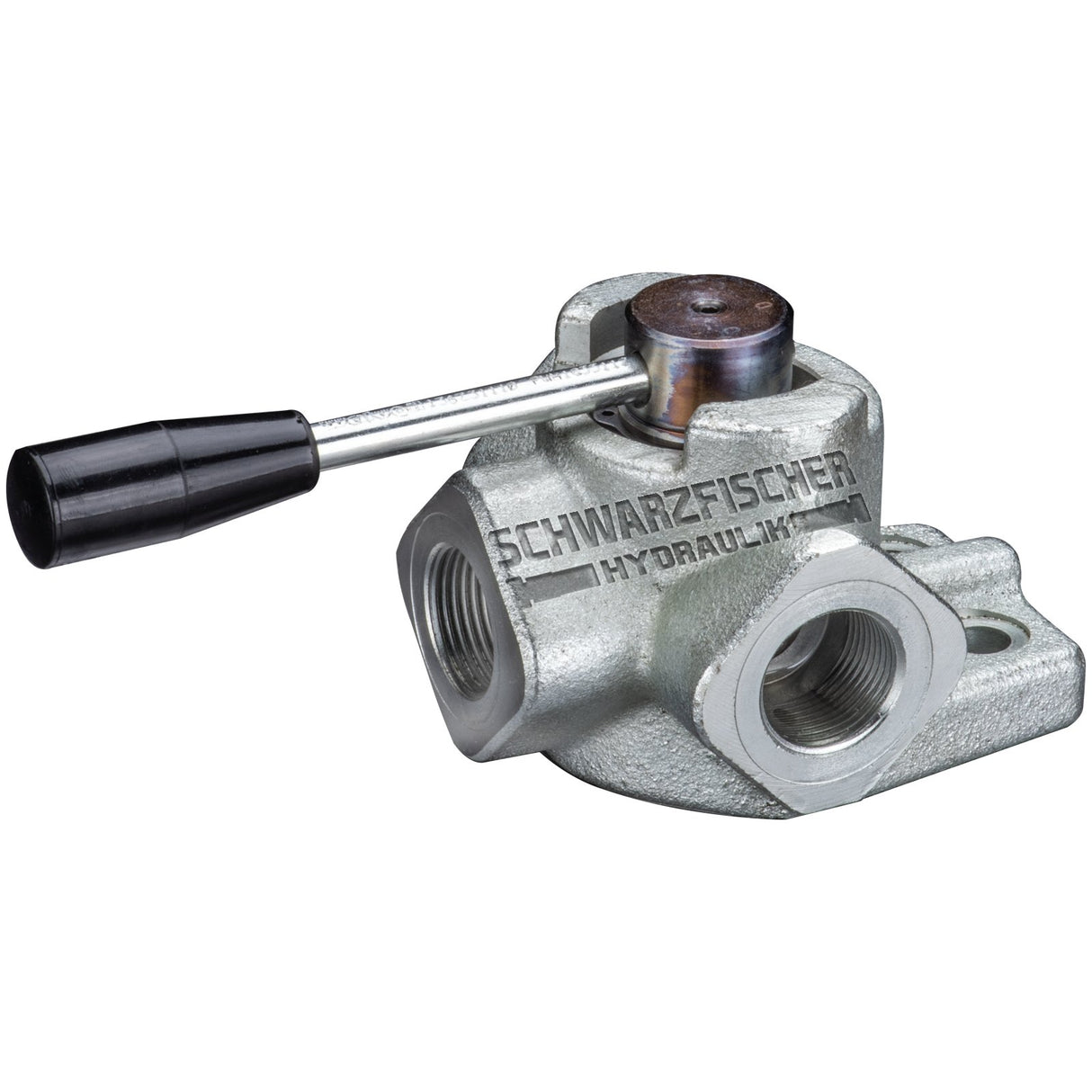

Hydraulik 3/2 Wegeventil Drehumschaltventil
Hydraulik 3/2 Wegeventil Drehumschaltventil - A / 3/8" ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Ihre Bestellung wird generell so schnell wie möglich von uns bearbeitet.
Je nach Artikelstandort und Artikelmaße arbeiten wir mit verschiedenen Versanddienstleistern. Deswegen können wir leider keine Packstationen und Paketshop´s anliefern.
Diese 3/2-Wege Drehumschaltventile erlauben einen freien Durchfluss von P nach A und durch Umschalten von P nach B
Bitte beachten Sie das Schaltbild von TYP A und TYP B beim Umschalten der Schaltstellungen.

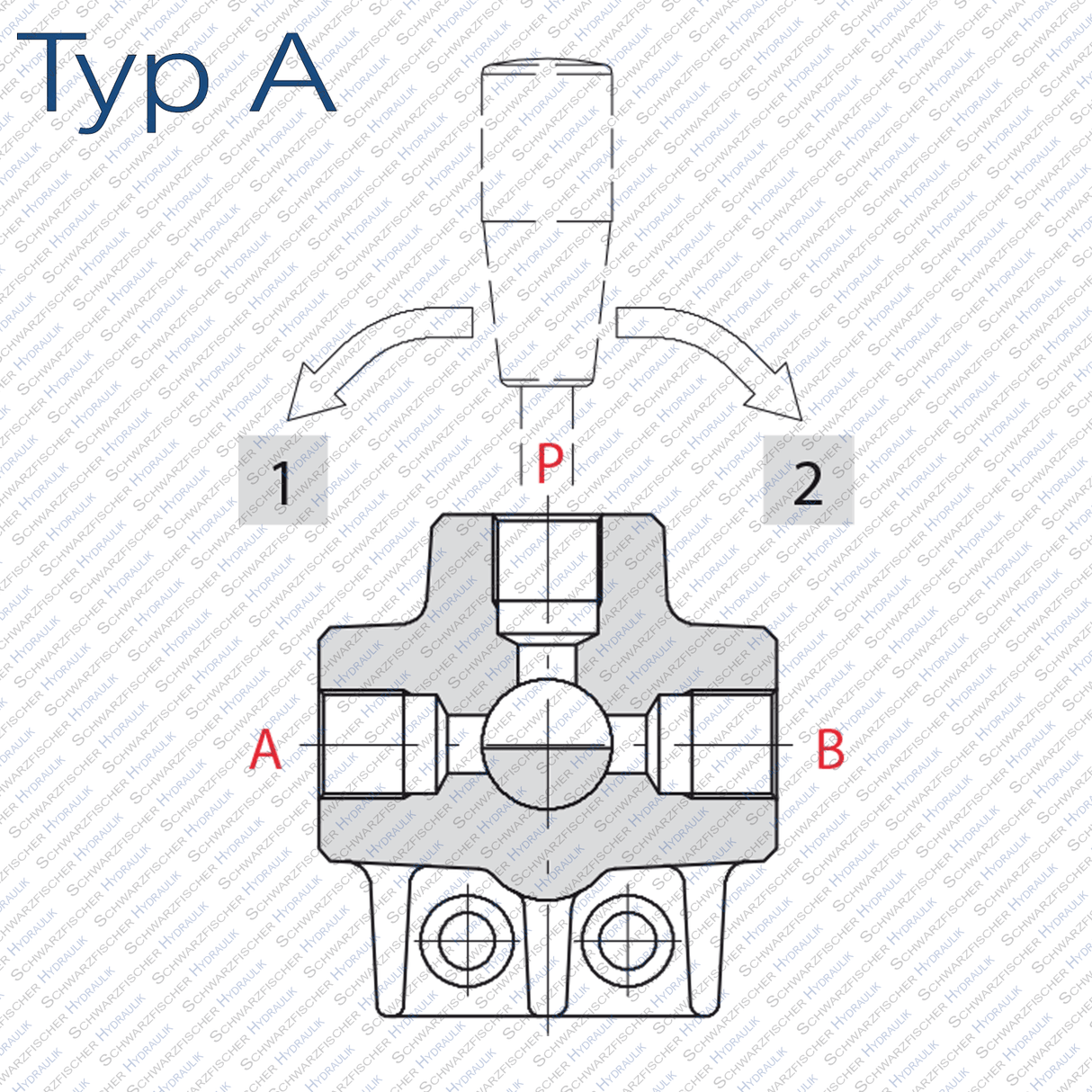

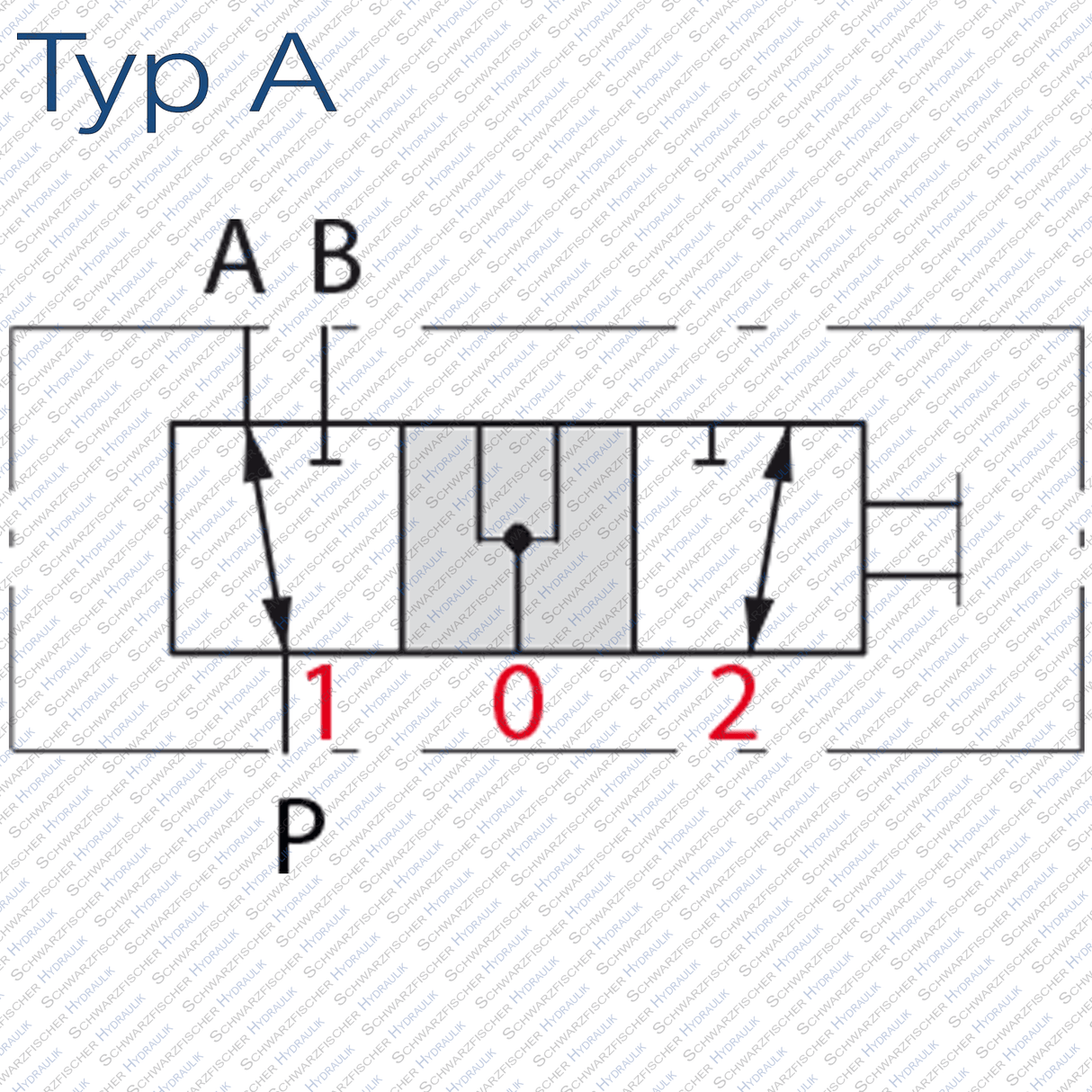

TYP A: Beim Umschalten sind in der Mittelstellung P + A + B verbunden

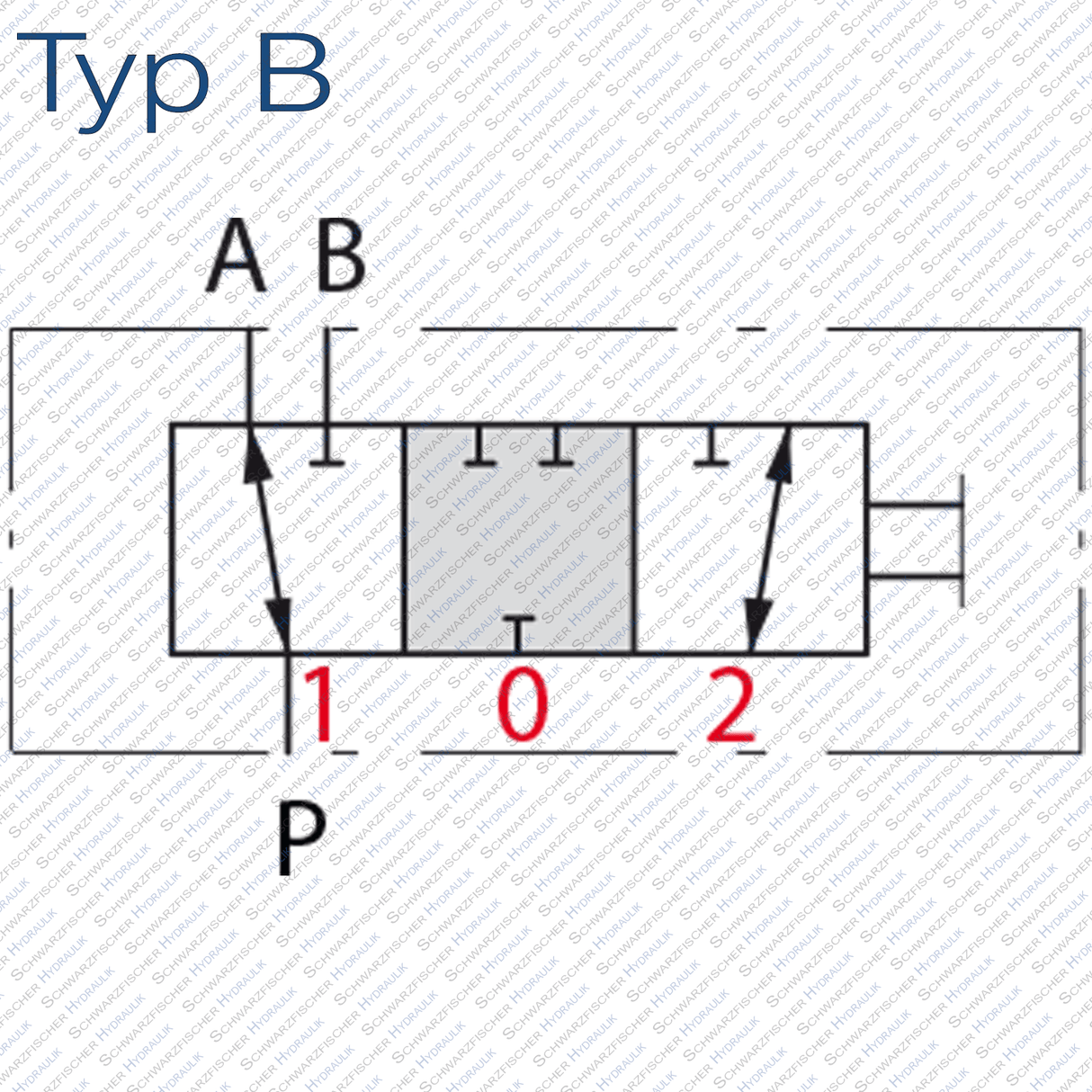

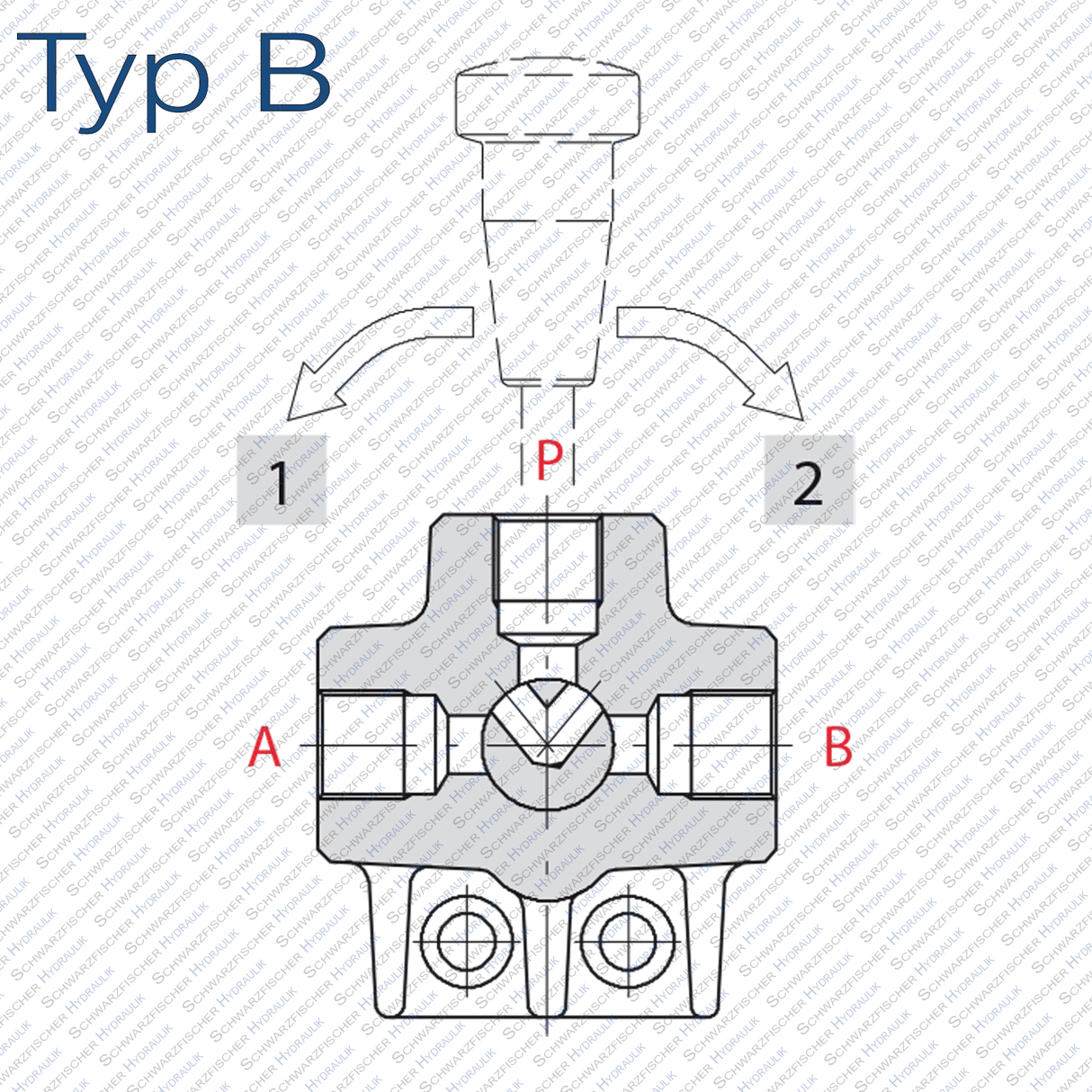

TYP B: Beim Umschalten sind in der Mittelstellung P + A + B geschlossen
Wichtige Hinweise:
Die Ventile dürfen NICHT unter Druck geschalten werden.
Der Bedienungshebel muss sich immer in Endlage der gewählten Schaltstellung befinden. Die Ventile haben KEINE Feste Mittelstellung.
Material Gehäuse: 3/8“ bis 3/4“ Stahlguss verzinkt
Material Gehäuse: 1“ und 1-1/2“ Stahlguss
Hydraulik 3/2 Wegeventil Drehumschaltventil

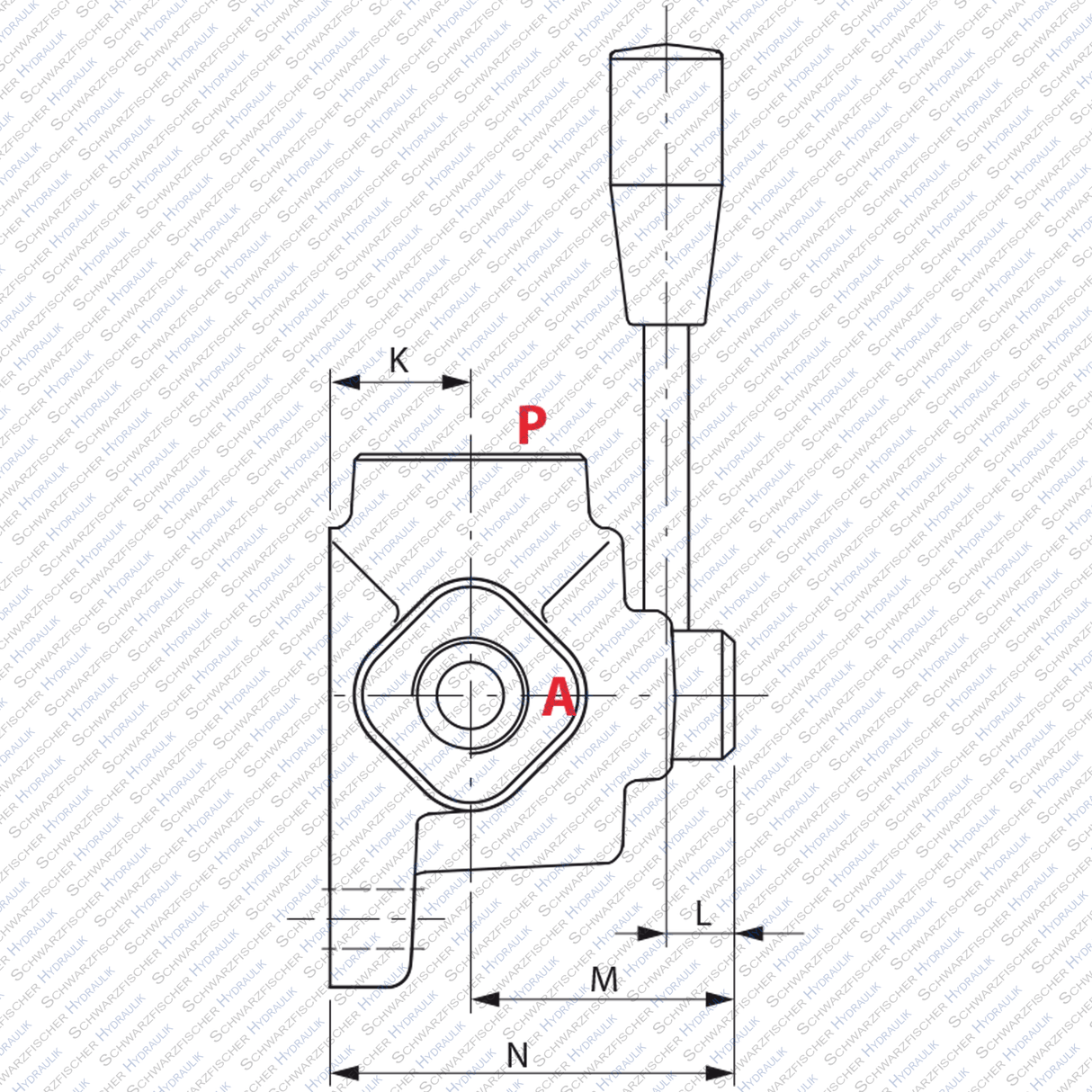

| Artikelnummer | Typ | Anschlussgröße | Bezeichnung | Max. Volumenstrom in l/min | Max. Arbeitsdruck in bar | Material | C | D | F | G | ØH | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 131181101 | A | 3/8" | DHZ5/3A | 60 | 315 | Stahlguss verzinkt | 160,5 | 76,5 | 41,5 | 30 | 8,5 | 24,5 | 70 | 21 | 12,5 | 44,5 | 66,5 |
| 131181102 | A | 1/2" | DHZ10/3A | 90 | 315 | Stahlguss verzinkt | 168 | 95 | 52 | 40 | 10,5 | 32 | 86 | 25 | 12 | 47 | 72 |
| 131181103 | A | 3/4" | DHZ20/3A | 140 | 315 | Stahlguss verzinkt | 196,5 | 105 | 60 | 45 | 10,5 | 32 | 90 | 30 | 15 | 53 | 83 |
| 131181104 | A | 1" | DH25/3A | 200 | 250 | Stahlguss | 208 | 120 | 70 | 55 | 10,5 | 32 | 100 | 35 | 14 | 59 | 94 |
| 131181105 | A | 1-1/2" | DH30/3A | 280 | 210 | Stahlguss | 282,5 | 150 | 85 | 65 | 10,5 | 49 | 130 | 46 | 15 | 70 | 116 |
| 131181106 | B | 3/8" | DHZ5/3B | 60 | 315 | Stahlguss verzinkt | 160,5 | 76,5 | 41,5 | 30 | 8,5 | 24,5 | 70 | 21 | 12,5 | 44,5 | 66,5 |
| 131181107 | B | 1/2" | DHZ10/3B | 90 | 315 | Stahlguss verzinkt | 168 | 95 | 52 | 40 | 10,5 | 32 | 86 | 25 | 12 | 47 | 72 |
| 131181108 | B | 3/4" | DHZ20/3B | 140 | 315 | Stahlguss verzinkt | 196,5 | 105 | 60 | 45 | 10,5 | 32 | 90 | 30 | 15 | 53 | 83 |
| 131181109 | B | 1" | DH25/3B | 200 | 250 | Stahlguss | 208 | 120 | 70 | 55 | 10,5 | 32 | 100 | 35 | 14 | 59 | 94 |
| 131181110 | B | 1-1/2" | DH30/3B | 280 | 210 | Stahlguss | 282,5 | 150 | 85 | 65 | 10,5 | 49 | 130 | 46 | 15 | 70 | 116 | "
