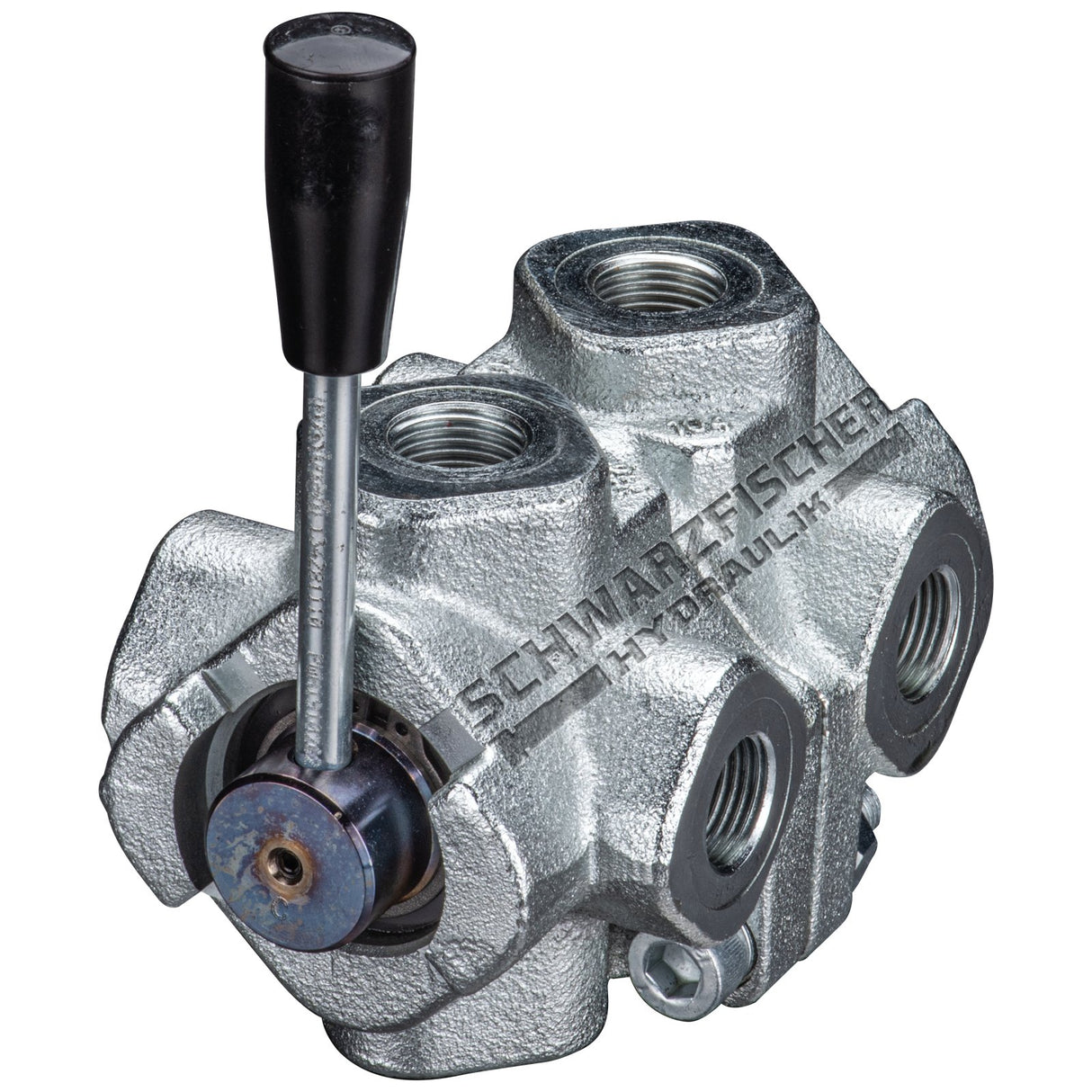

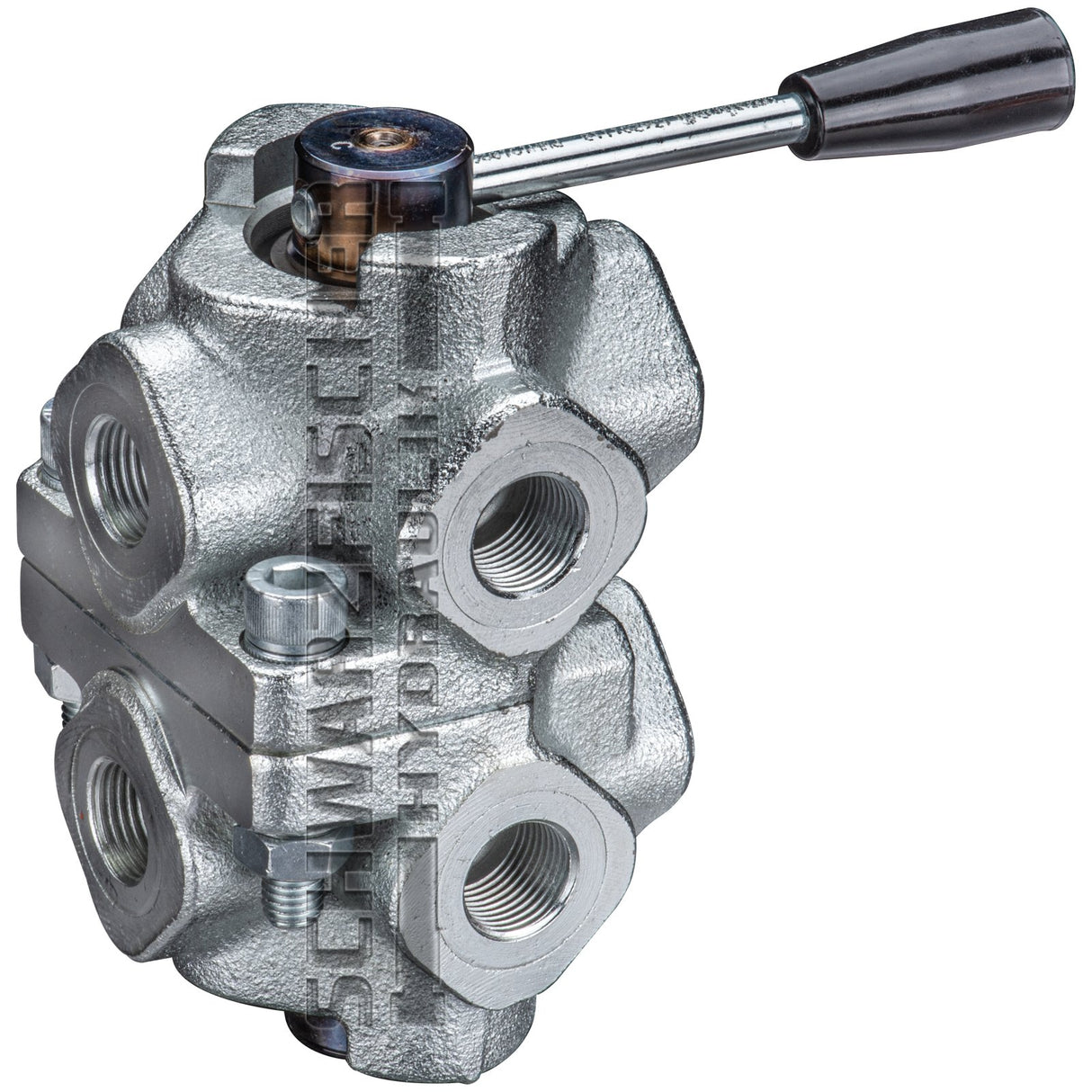

Diese 8/2-Wege Drehumschaltventile erlauben einen freien Durchfluss von P nach A und B nach T für 2 getrennte Olströme. Durch Umschalten von P nach B und A nach T
Bitte beachten Sie das Schaltbild von TYP A und TYP B beim Umschalten der Schaltstellungen.

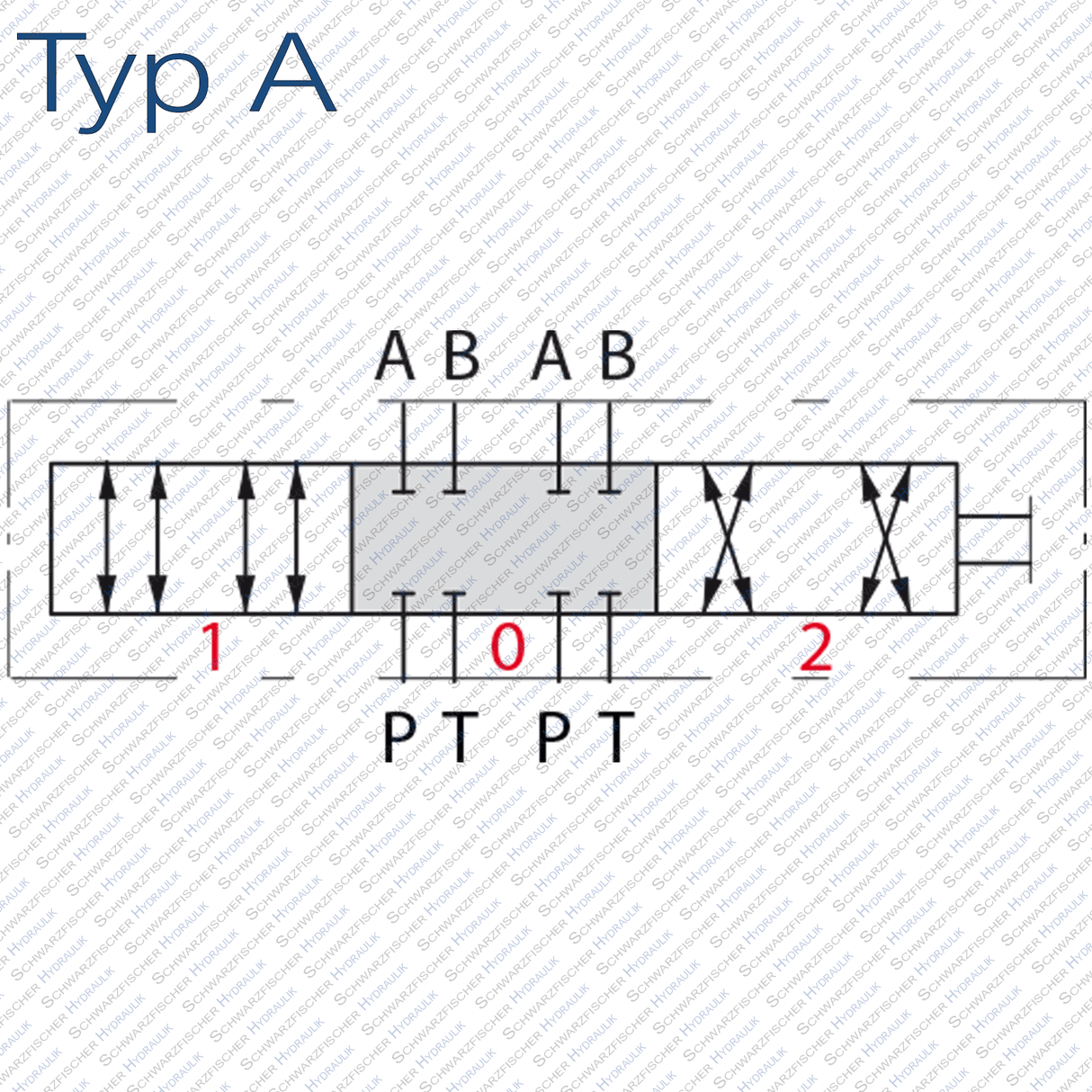

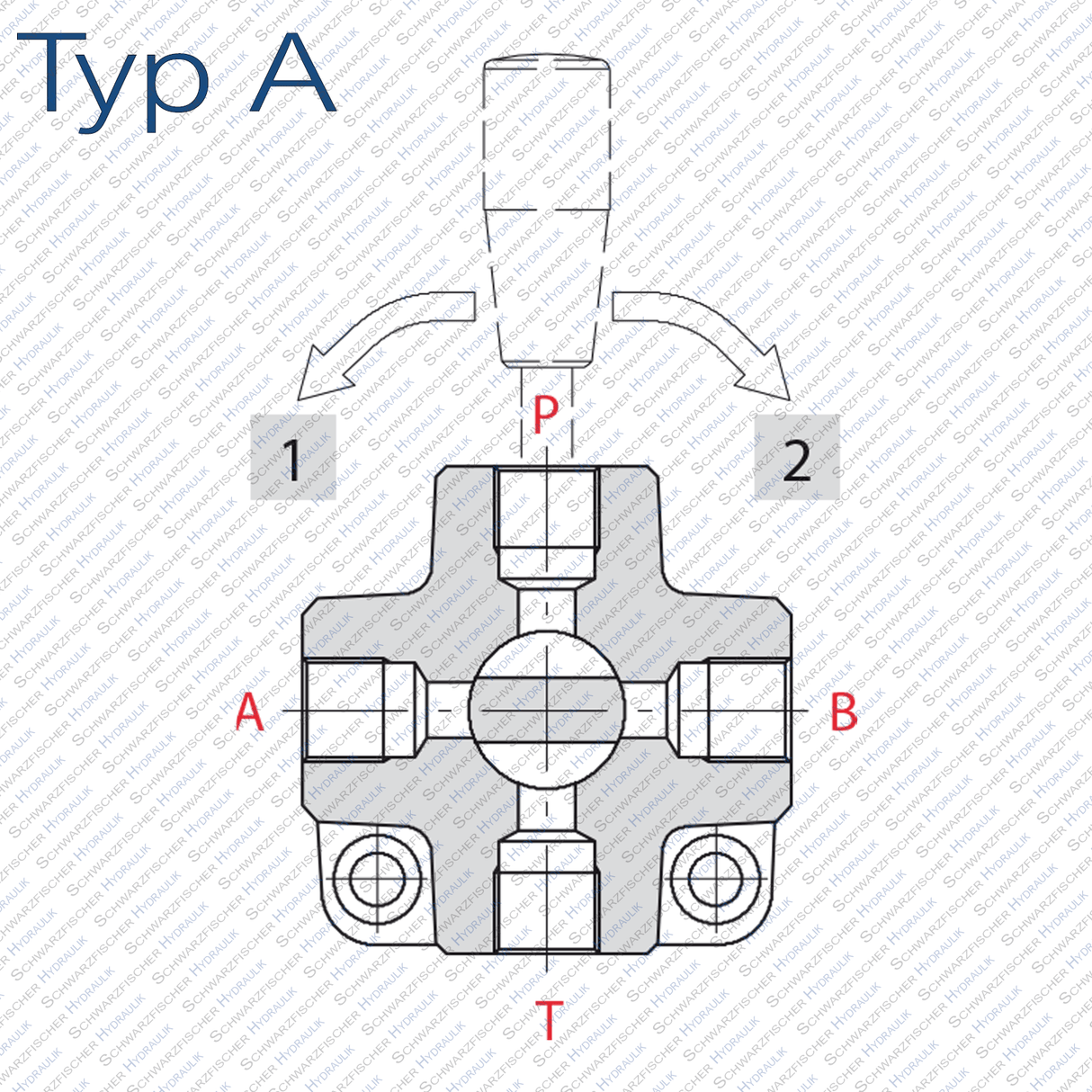

TYP A: Beim Umschalten sind in der Mittelstellung A + B + P + T geschlossen

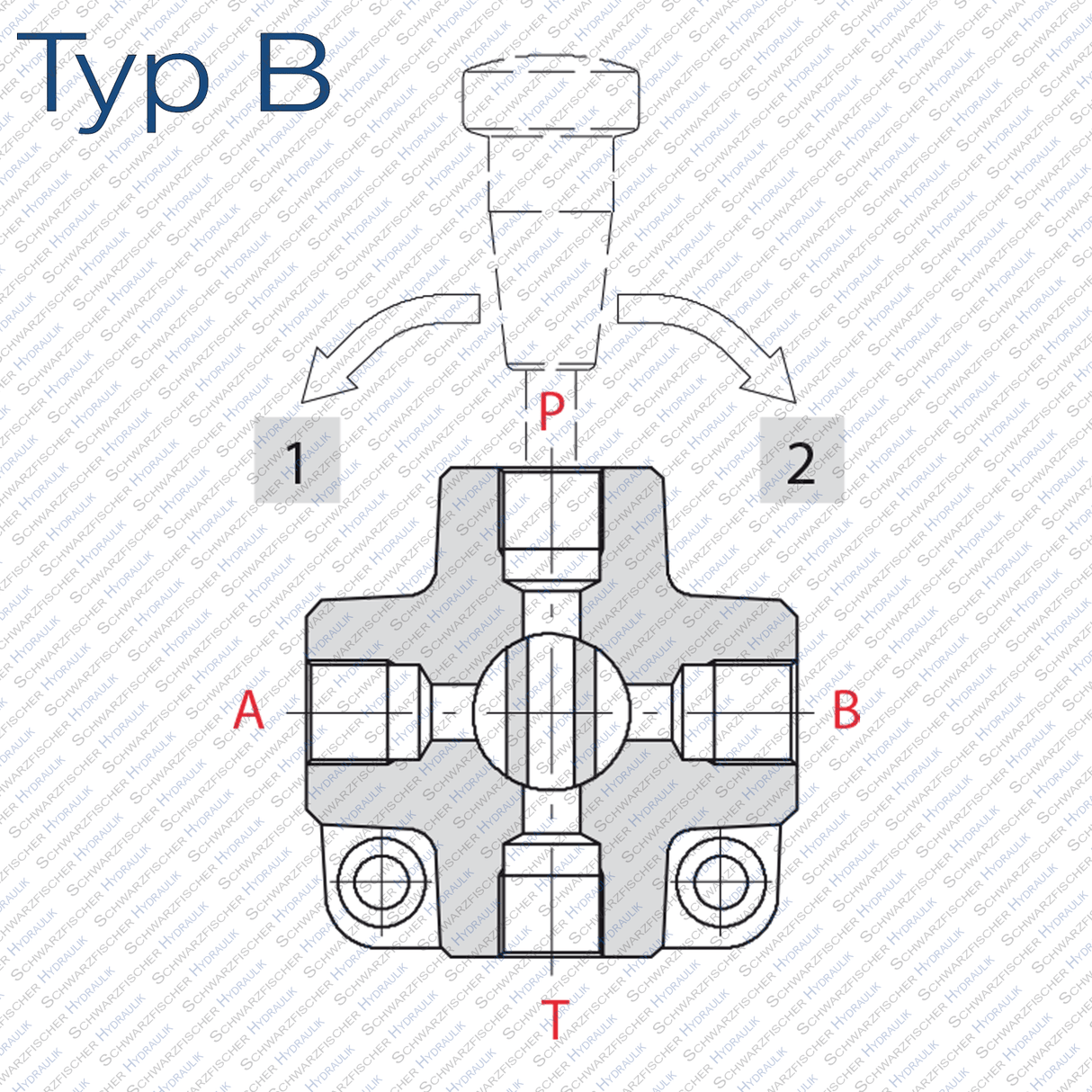

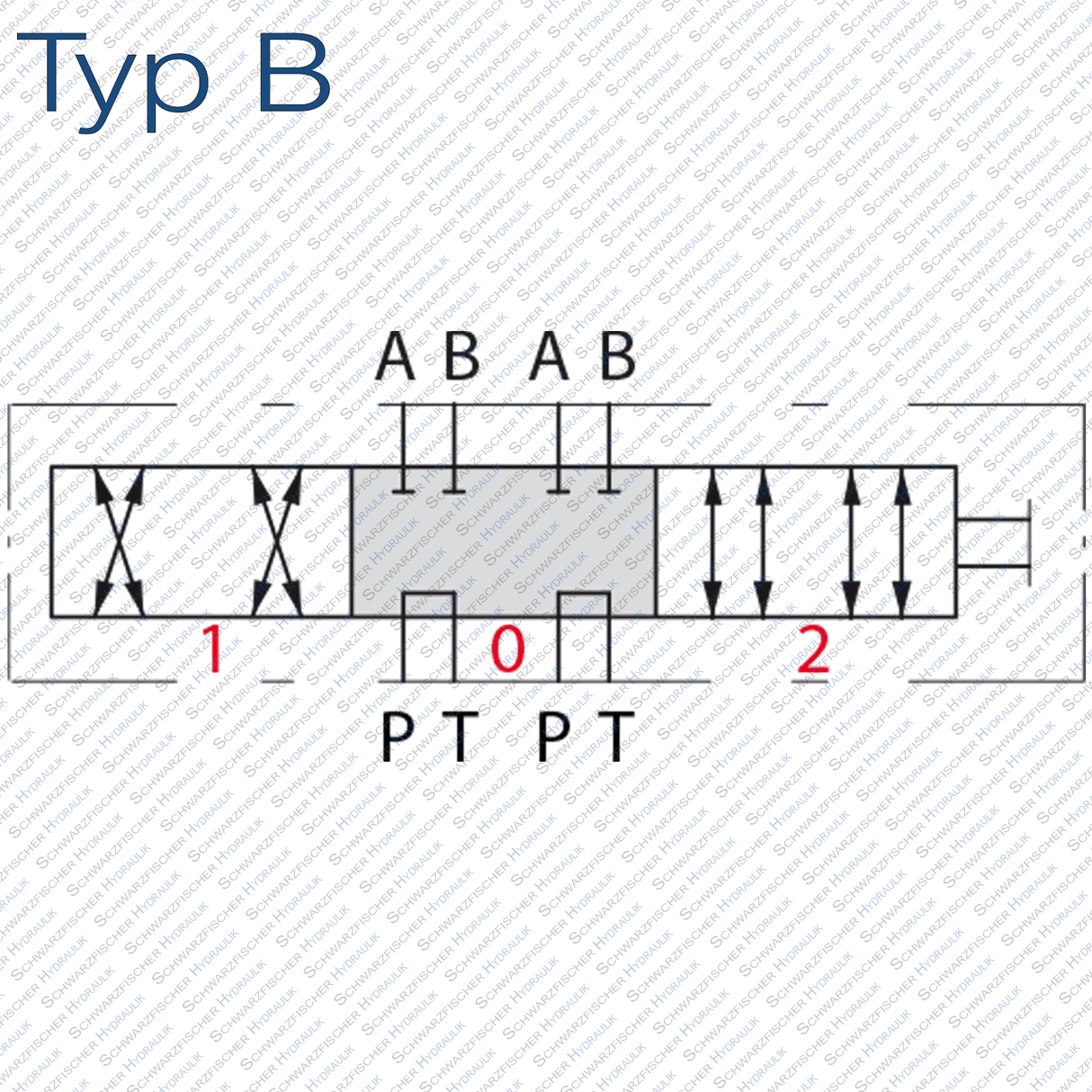

TYP B: Beim Umschalten sind in der Mittelstellung A + B geschlossen P + T miteinander verbunden
Wichtige Hinweise:
Die Ventile dürfen NICHT unter Druck geschalten werden.
Der Bedienungshebel muss sich immer in Endlage der gewählten Schaltstellung befinden. Die Ventile haben KEINE Feste Mittelstellung.
Material Gehäuse: 3/8“ bis 3/4“ Stahlguss verzinkt
Material Gehäuse: 1“ Stahlguss
Hydraulik 8/2 Wegeventil Drehumschaltventil

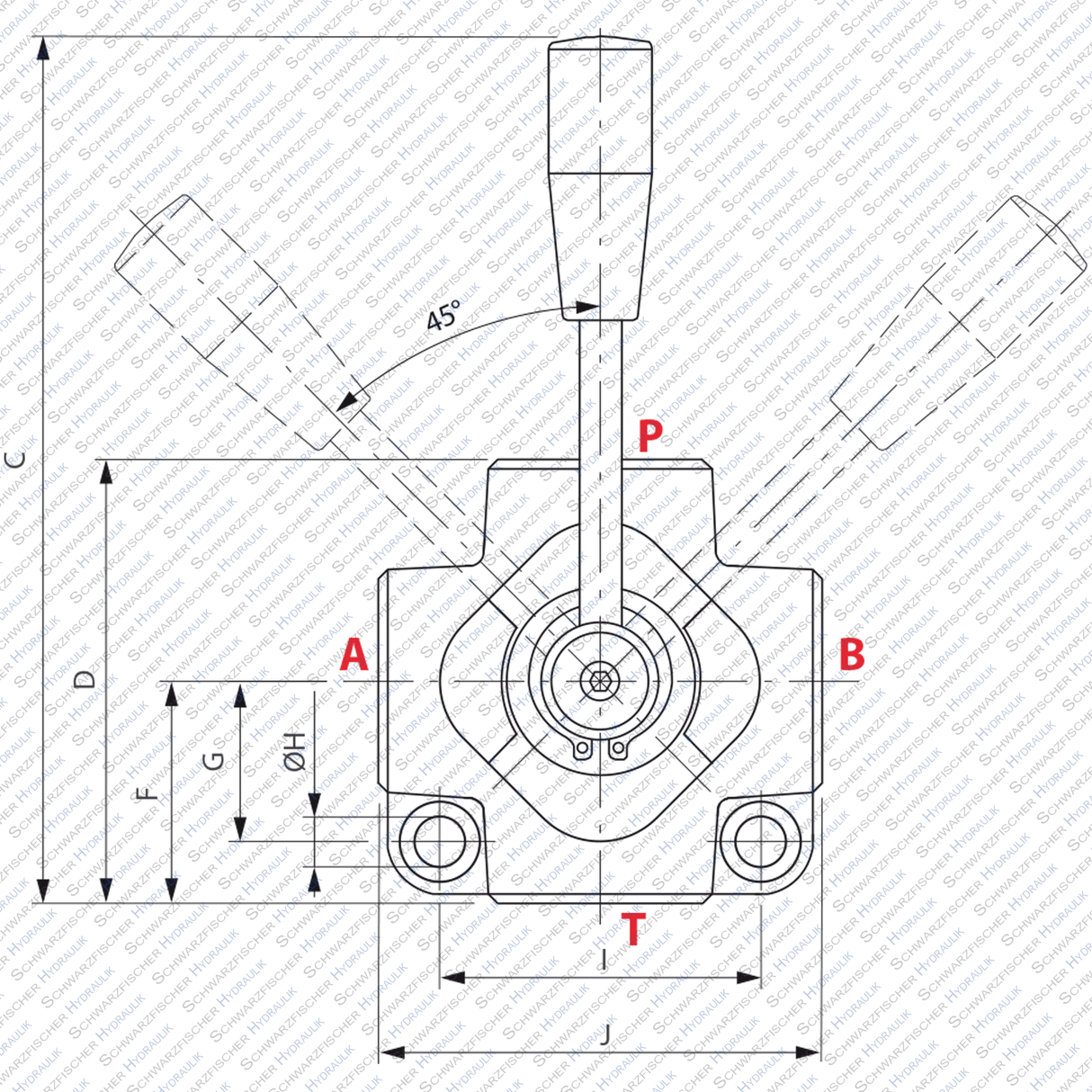

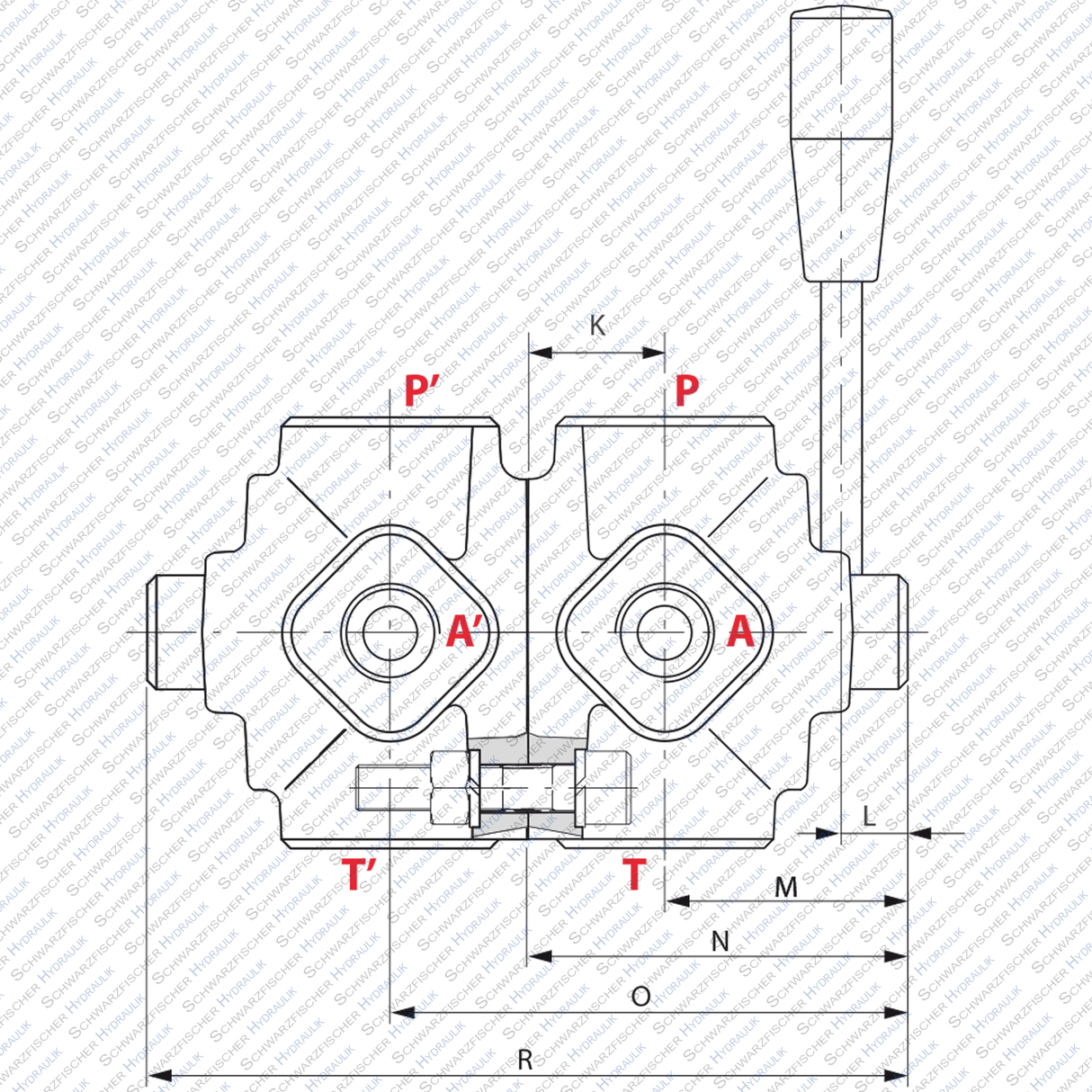

| Artikelnummer | Typ | Anschlussgröße | Bezeichnung | Max. Volumen- strom in l/min | Max. Arbeitsdruck in bar | Material | C | D | F | G | ØH | I | J | K | L | M | N | O | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 131184101 | B | 3/8" | DHZ5/8B | 60 | 315 | Stahlguss verzinkt | 156,5 | 78 | 39 | 27 | 8,5 | 54 | 78 | 25 | 12 | 45 | 70 | 95 | 140 |
| 131184102 | B | 1/2" | DHZ10/8B | 90 | 315 | Stahlguss verzinkt | 183,5 | 94 | 47 | 34 | 10,5 | 68 | 94 | 30 | 14,5 | 53 | 83 | 113 | 166 |
| 131184103 | B | 3/4" | DHZ20/8B | 140 | 315 | Stahlguss verzinkt | 186,5 | 100 | 50 | 37 | 10,5 | 74 | 100 | 31,5 | 14 | 57,5 | 89 | 120,5 | 178 |
| 131184104 | B | 1" | DH25/8B | 200 | 250 | Stahlguss | 251 | 112 | 56 | 44 | 10,5 | 88 | 112 | 35 | 13,5 | 60 | 95 | 130 | 190 |
| 131184105 | A | 3/8" | DHZ5/8A | 60 | 315 | Stahlguss verzinkt | 156,5 | 78 | 39 | 27 | 8,5 | 54 | 78 | 25 | 12 | 45 | 70 | 95 | 140 |
| 131184106 | A | 1/2" | DHZ10/8A | 90 | 315 | Stahlguss verzinkt | 183,5 | 94 | 47 | 34 | 10,5 | 68 | 94 | 30 | 14,5 | 53 | 83 | 113 | 166 |
| 131184107 | A | 3/4" | DHZ20/8A | 140 | 315 | Stahlguss verzinkt | 186,5 | 100 | 50 | 37 | 10,5 | 74 | 100 | 31,5 | 14 | 57,5 | 89 | 120,5 | 178 |
| 131184108 | A | 1" | DH25/8A | 200 | 250 | Stahlguss | 251 | 112 | 56 | 44 | 10,5 | 88 | 112 | 35 | 13,5 | 60 | 95 | 130 | 190 | "
