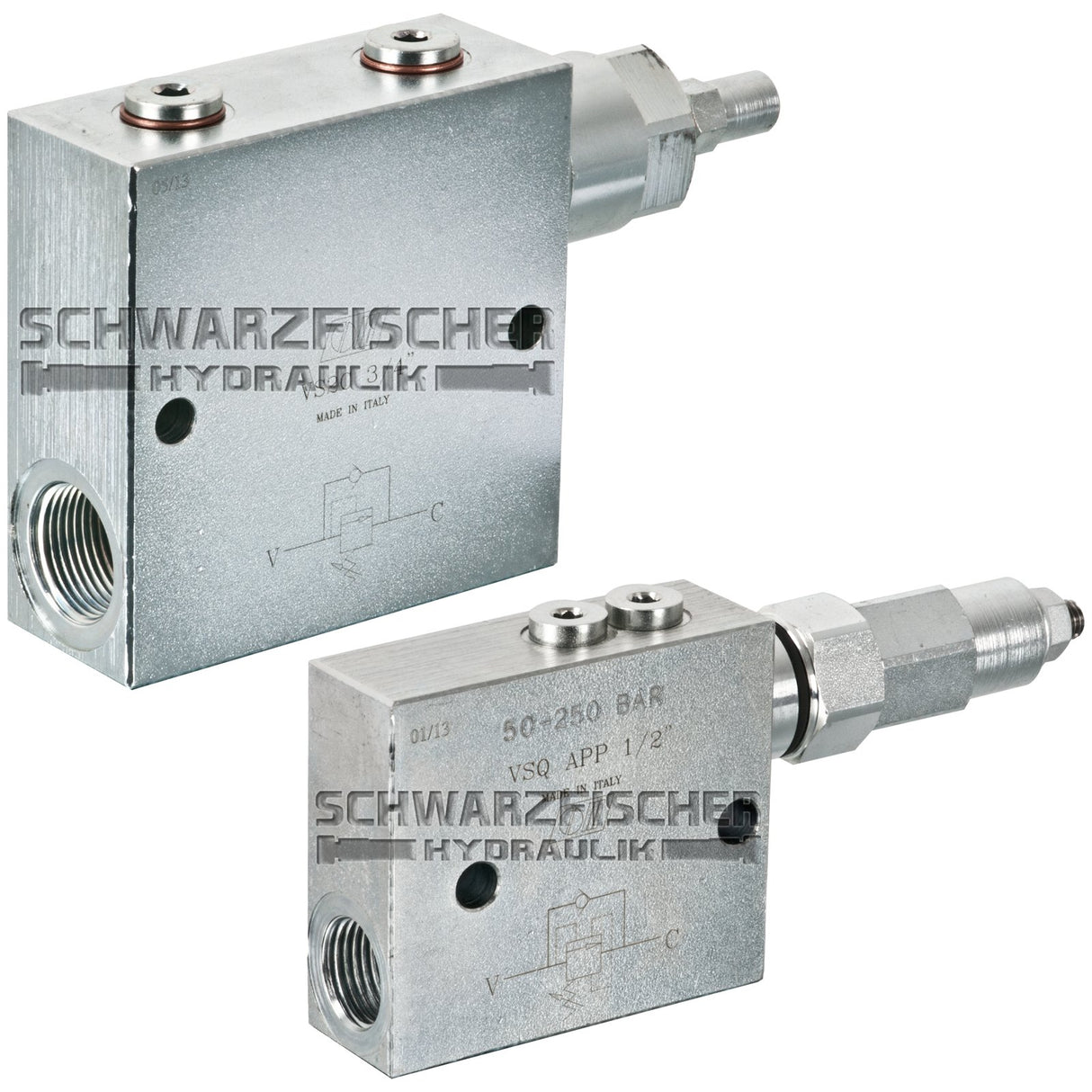

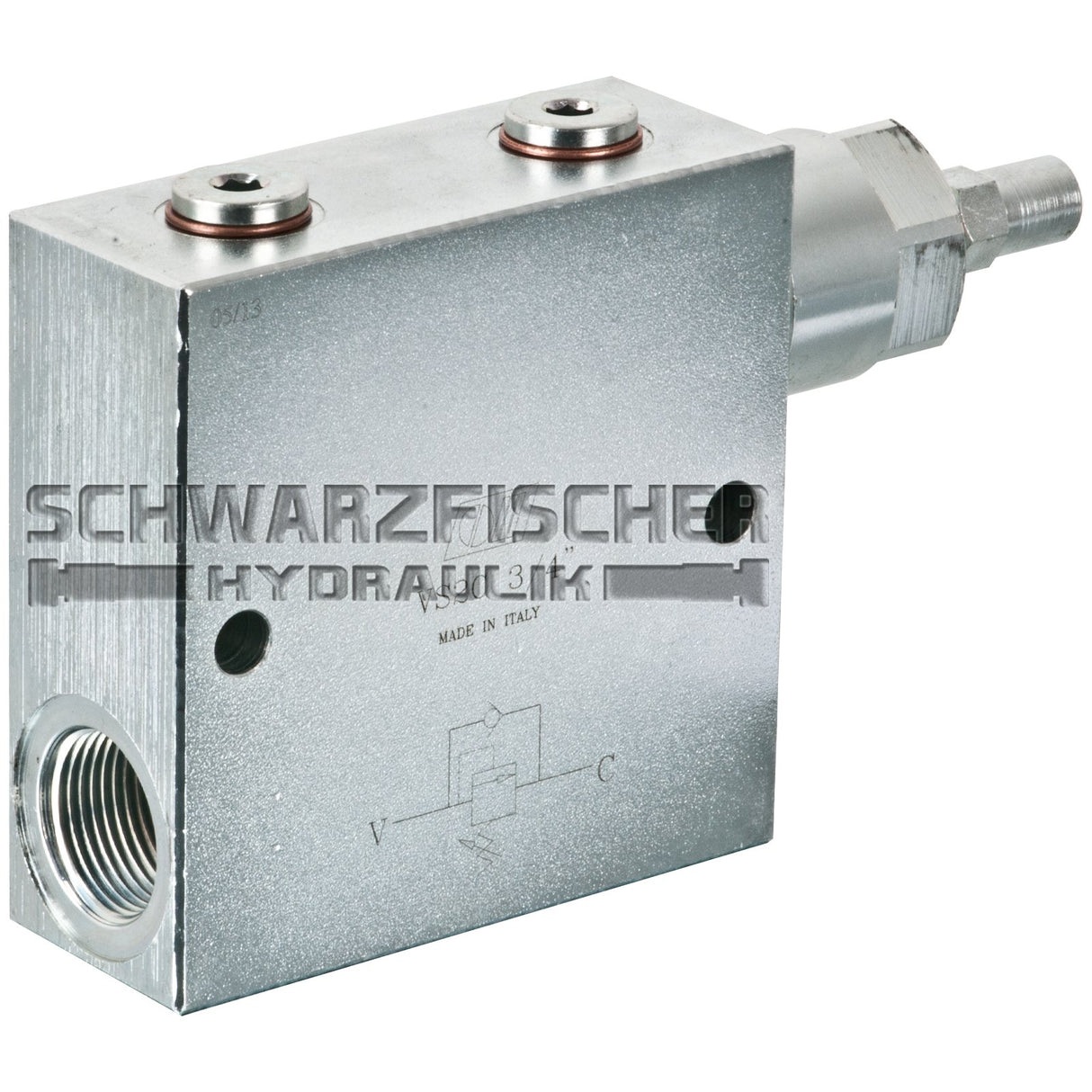

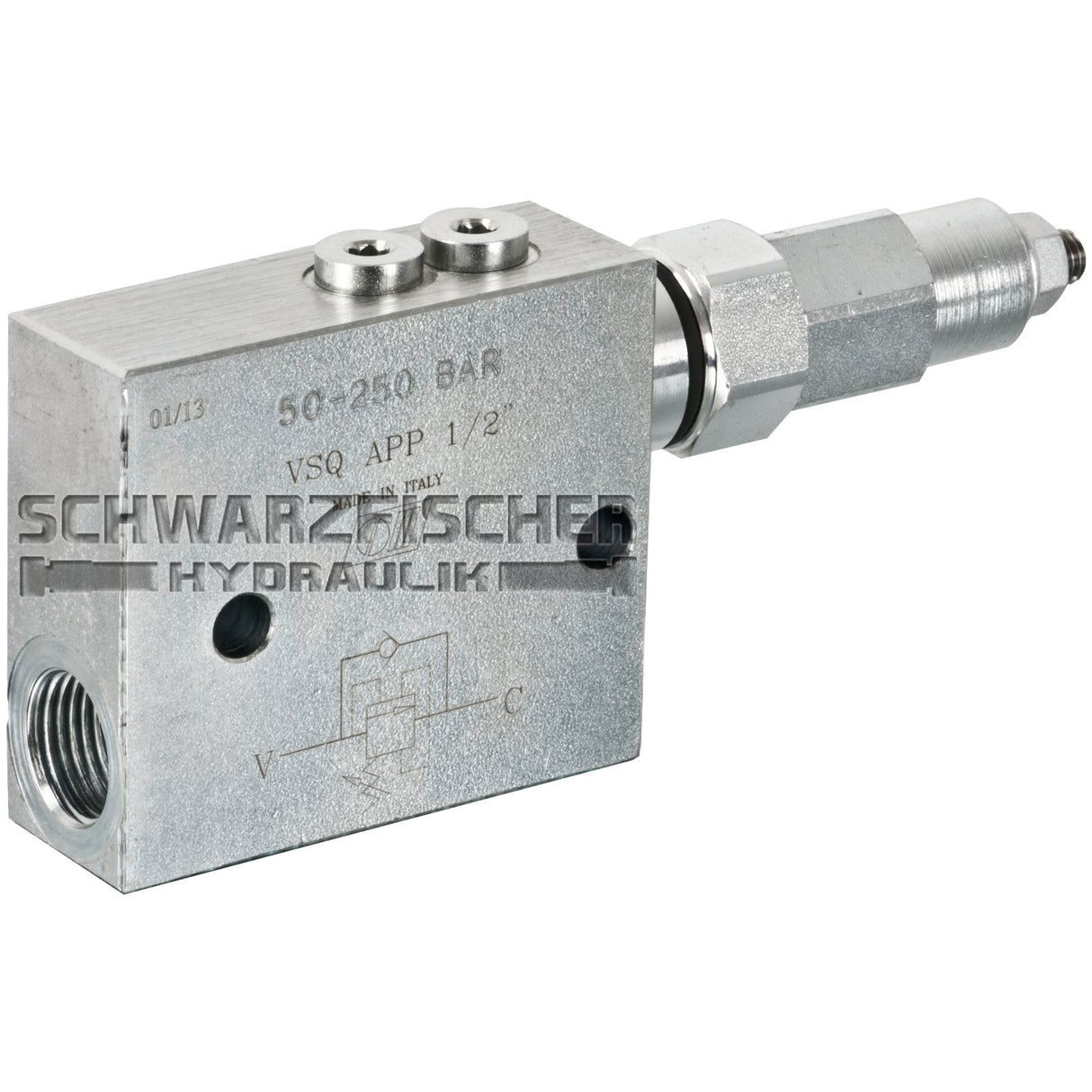

Hydraulik Druckfolgeventil mit Umgehungsrückschlagventil VS2C mit Handrad

Name: Hydraulik Druckfolgeventil mit Umgehungsrückschlagventil VS2C mit Handrad
Brand: Schwarzfischer Hydraulik
SKU: 0 - 131132107
Price: 60.43 EUR
Availability: OutOfStock

€60,43

inkl. MwSt.

Anschlussgewinde C-V

Einstellbereich bar

Produktvarianten

Lieferung und Versand

Ihre Bestellung wird generell so schnell wie möglich von uns bearbeitet.

Je nach Artikelstandort und Artikelmaße arbeiten wir mit verschiedenen Versanddienstleistern. Deswegen können wir leider keine Packstationen und Paketshop´s anliefern.

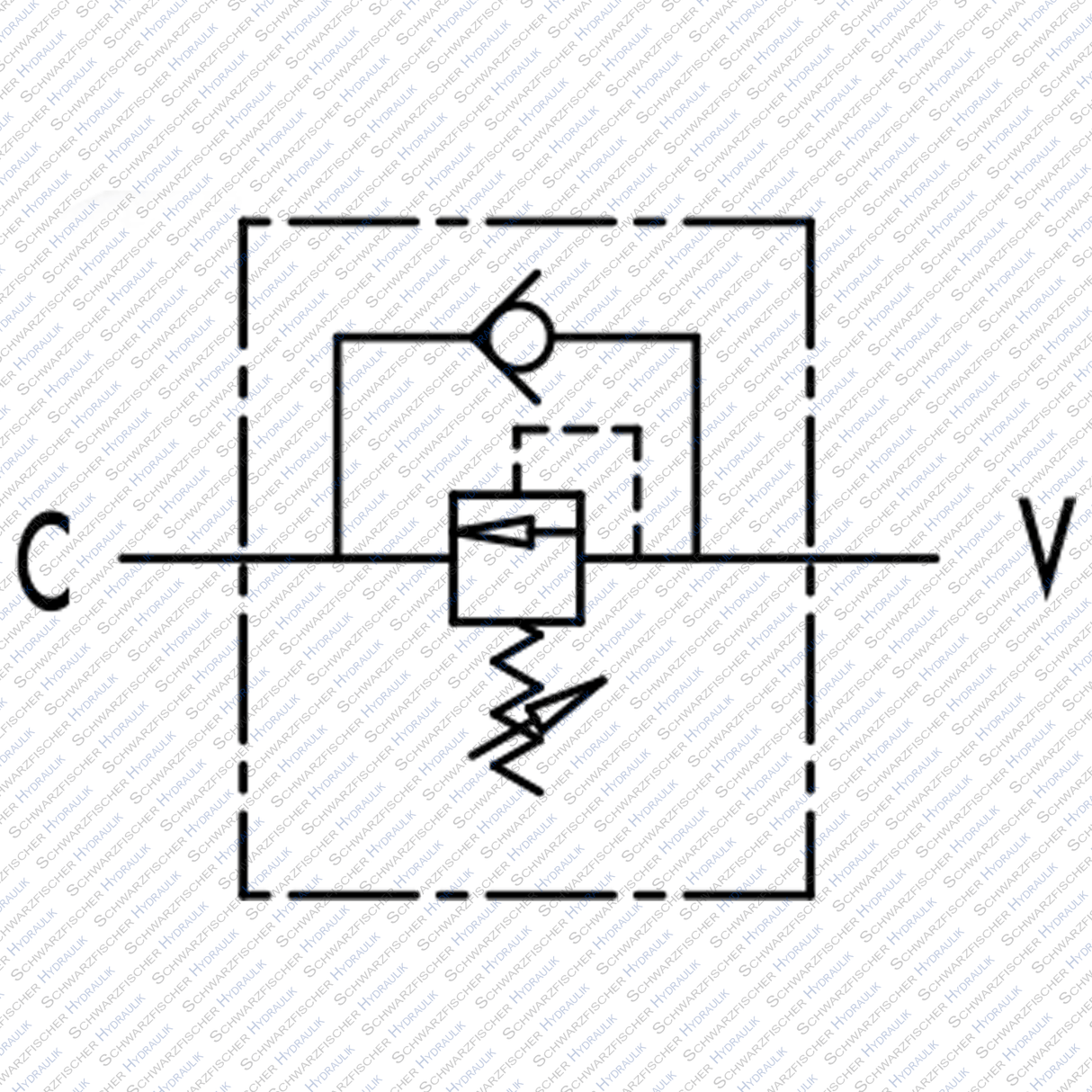

Druckfolgeventil – mit Umgehungsrückschlagventil –

Druckfolgeventile werden hauptsächlich zur Abfolgesteuerung von Hydraulikzylindern verwendet.

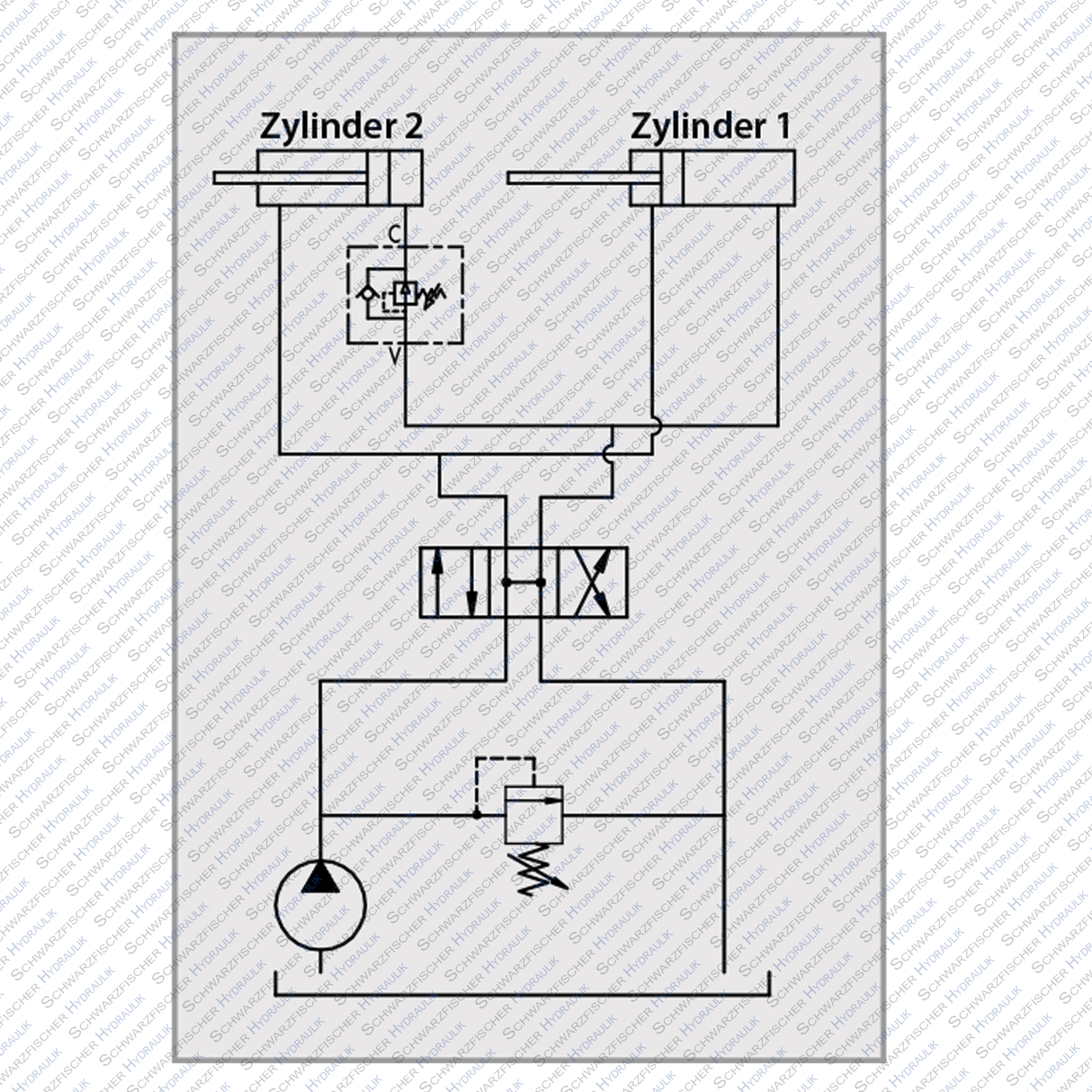

Für das nebenstehende Beispiel bedeutet es, dass der Zylinder 2 erst dann ausgefahren wird, wenn der Druck im Zylinder 1, den am Ventil eingestellten Wert erreicht.

Um einen ungehinderten Rückfluss zu gewährleisten, ist ein Umgehungsrückschlagventil verbaut.

Da das Ventil nicht über einen druckausgeglichenen Kolben verfügt, muss für die Einstellung des Öffnungsdrucks, der Lastdruck des Zylinders 2 zum Einstelldruck dazu addiert werden.

Das Ventil wird vorzugsweise in Anwendungen eingesetzt, in denen ein Verbraucher (Zylinder) einen geringeren Druck benötigt.

Max. 350-400 bar

Gehäuse: verzinkter Stahl

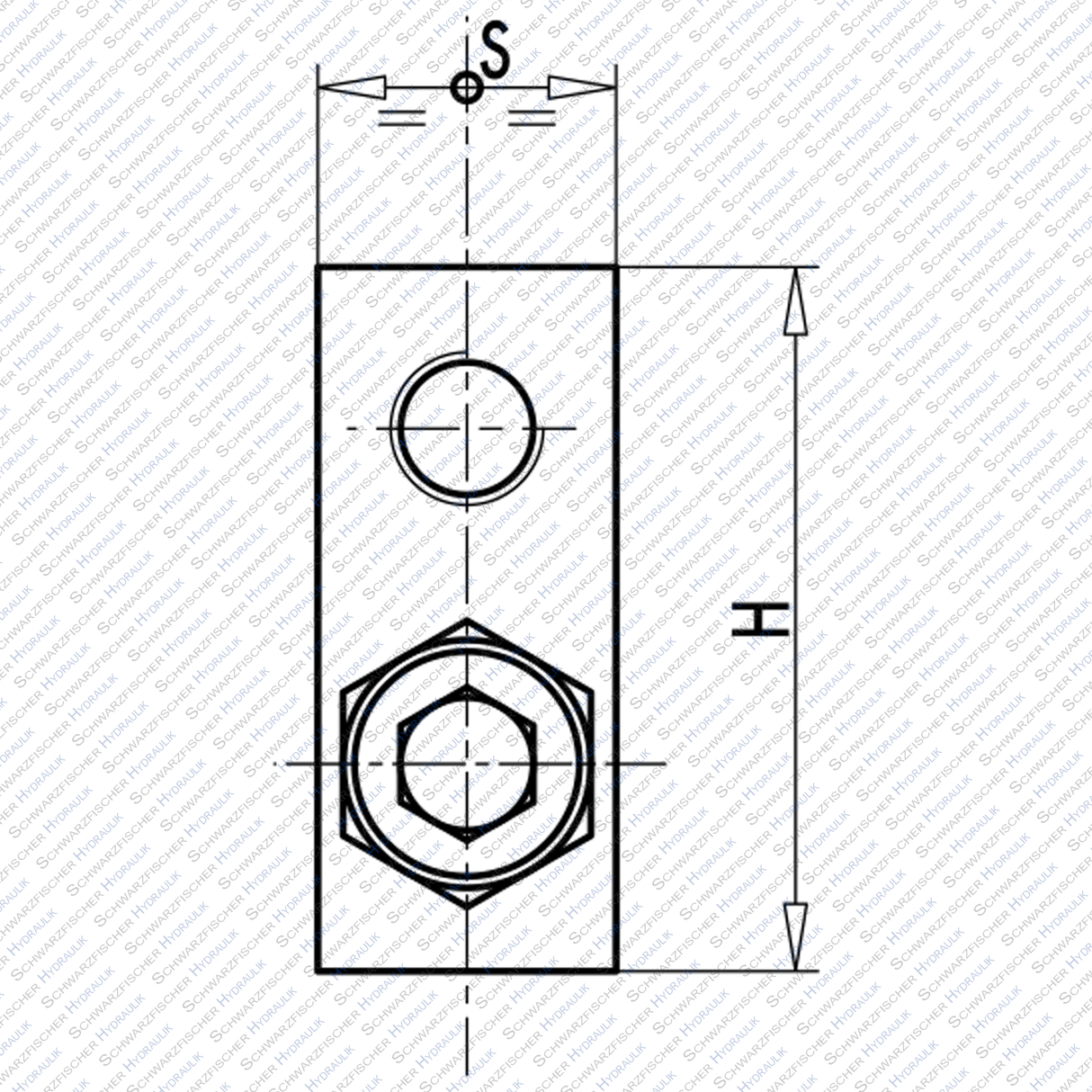

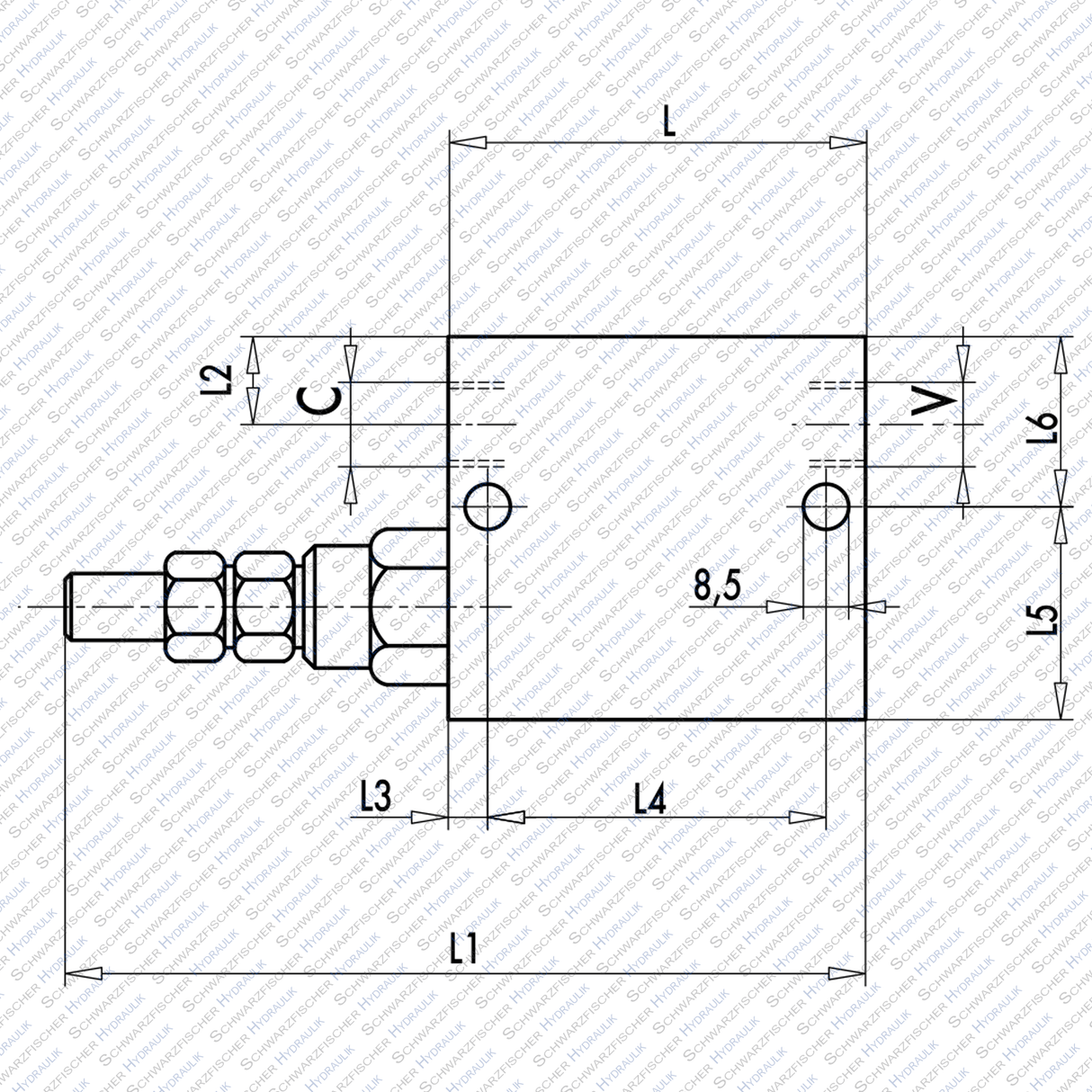

Artikelnummer	Anschlussgewinde C-V	Ausstattung	Einstellbereich bar	Bezeichnung	max. Betriebsdruck bar	max. Durchfluss Lt. / min	L mm	L1 mm	L2 mm	L3 mm	L4 mm	L5 mm	L6 mm	H mm	S mm	Gewicht Kg
131132101	G 3/8”	mit Hutmutter	10-50	VS2C38-A	350	12	74	146	14	7	55	39	31	70	30	1,17
131132102	G 3/8”	mit Hutmutter	10-180	VS2C38-C	350	35	74	146	14	7	55	39	31	70	30	1,17
131132103	G 3/8”	mit Hutmutter	50-250	VS2C38-D	350	35	74	146	14	7	55	39	31	70	30	1,17
131132104	G 3/8”	mit Hutmutter	80-300	VS2C38-E	350	35	74	146	14	7	55	39	31	70	30	1,17
131132105	G 3/8”	mit Handrad	10-50	VS2C38-A-V	350	12	74	146	14	7	55	39	31	70	30	1,17
131132106	G 3/8”	mit Handrad	10-180	VS2C38-C-V	350	35	74	146	14	7	55	39	31	70	30	1,17
131132107	G 3/8”	mit Handrad	50-250	VS2C38-D-V	350	35	74	146	14	7	55	39	31	70	30	1,17
131132108	G 3/8”	mit Handrad	80-300	VS2C38-E-V	350	35	74	146	14	7	55	39	31	70	30	1,17
131132109	G 1/2”	mit Hutmutter	10-50	VS2C12-A	350	12	80	152	15	7	55	37	33	70	30	1,13
131132110	G 1/2”	mit Hutmutter	10-180	VS2C12-C	350	70	80	152	15	7	55	37	33	70	30	1,13
131132111	G 1/2”	mit Hutmutter	50-250	VS2C12-D	350	70	80	152	15	7	55	37	33	70	30	1,13
131132112	G 1/2”	mit Hutmutter	80-300	VS2C12-E	350	70	80	152	15	7	55	37	33	70	30	1,13
131132113	G 1/2”	mit Handrad	10-50	VS2C12-A-V	350	12	80	152	15	7	55	37	33	70	30	1,13
131132114	G 1/2”	mit Handrad	10-180	VS2C12-C-V	350	70	80	152	15	7	55	37	33	70	30	1,13
131132115	G 1/2”	mit Handrad	50-250	VS2C12-D-V	350	70	80	152	15	7	55	37	33	70	30	1,13
131132116	G 1/2”	mit Handrad	80-300	VS2C12-E-V	350	70	80	152	15	7	55	37	33	70	30	1,13
131132117	G 3/4”	mit Hutmutter	50-400	VS2C34-E	400	110	100	164	20	10	80	50	50	100	40	2,90
131132118	G 3/4”	mit Handrad	50-400	VS2C34-E-V	400	110	100	164	20	10	80	50	50	100	40	2,90
